核磁共振波谱仪整体拆分

精彩导读

核磁共振波谱仪广泛应用于医药、化工、材料、生物、物理、食品等方面的分子结构解析和动力学分析，是一种常规的物化性质表征技术手段。但由于其造价昂贵，设备普及还不如色谱、光谱、质谱，受众人数也较少。此外，其高磁场应用环境对场地、使用及维护都有严格要求，使得其一直保有神秘面纱。

实验介绍

北京欧倍尔核磁共振波谱仪拆分虚拟仿真软件对核磁进行深度拆分，旨在让使用者了解其内部结构及维护事项。涵盖安全注意事项、仪器整体拆分、核磁腔体解剖、仪器整体组装、加液氮操作、样品管断裂处理六大模块。

核磁共振波谱仪拆装安全注意事项

软件用途

1、深层了解核磁的结构部分及相关作用。
2、展示核磁实验室的注意事项和个人注意事项。
3、解读核磁管的运作环境。

仿真系统模块概述

本平台采用虚拟现实技术，按实际实验过程完成交互，完整再现了核磁共振波谱仪由各组件组装成实验仪器的整体过程。每个实验操作配有步骤提示以及部件标注，提示当前步骤完成情况，3D操作画面具有很强的环境真实感、操作灵活性和独立自主性，使用者可查看到实验仪器的各个部分，解决了核磁实际教学中存在的问题，为使用者提供了一个自主发挥的实验舞台。

模块一：【安全注意事项】

核磁共振波谱仪不同于绝大多数实验设备的地方，在于其使用的强磁体。因此在布置实验室、培训实验室内以及周围工作人员时，安全是要考虑的首要问题。其次，如此复杂的一套系统，应当避免不正当的操作对仪器造成的损害。该模块包含仪器操作主要内容：
将电脑桌摆放到正确的位置；
选择正确的椅子、梯子放到合适的位置；
整理核磁实验室中摆放错误的物体；
操作人员想要进入内部区域需要注意的事项。

梯子位置摆放

禁止携带的物品

模块二：【仪器整体拆分】

该实验项目主要包括空气压缩机输出管路的拆卸、机柜内部部件的了解认识、探头的拆卸、匀场线圈的拆卸等。

核磁共振波谱仪整体拆分模块

核磁共振波谱仪拆分步骤

模块三：【腔体解剖】

该实验项目通过半剖操作将腔体内部如液氮层、真空层、液氦层、磁体等结构形象地表现出来，从而在深度上掌握仪器的内部结构。

核磁共振波谱仪腔体解剖模块

模块四：【仪器整体组装】

该实验项目主要包括空气压缩机输出管路的安装、机柜内部部件的了解认识、探头的安装、匀场线圈的安装等。

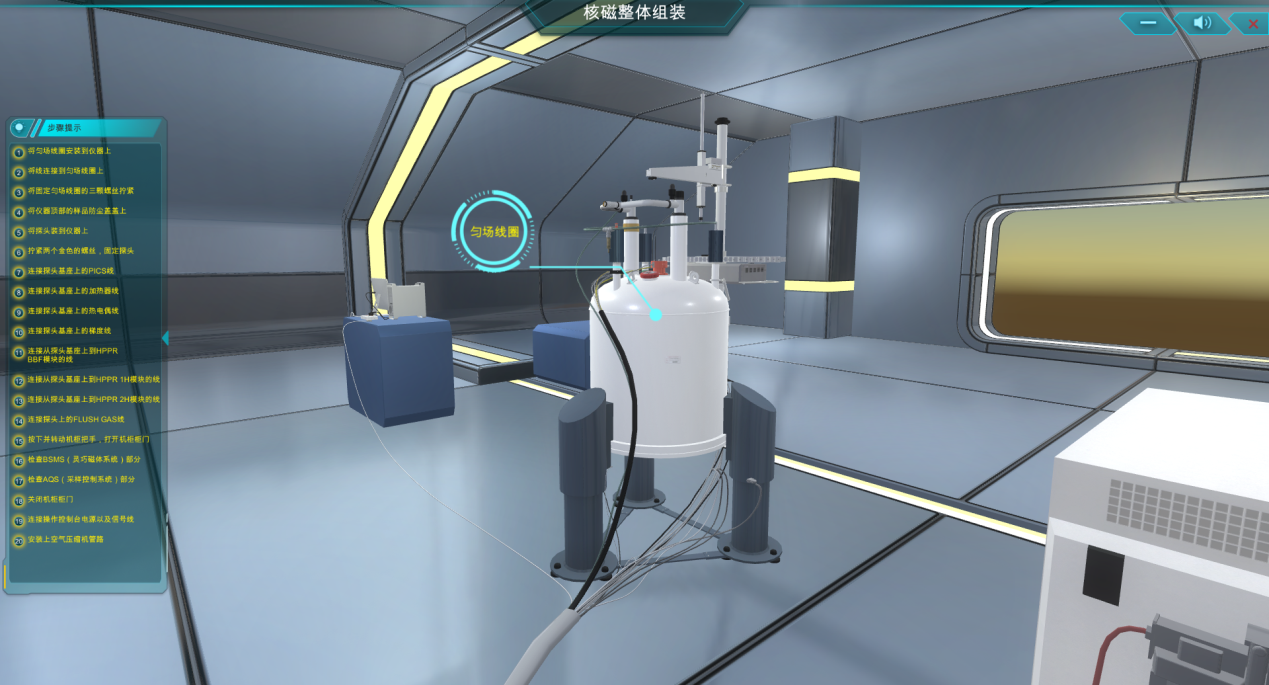

匀场线圈的安装

机柜内部部件的了解认识

模块五：【加液氮操作】

维护操作中真实再现了加液氮的操作过程，动态展示液氮放空以及液位升高等多种现象。

核磁共振波谱仪加液氮操作模块

模块六：【样品管断裂】

仪器故障模块真实再现了遇到样品管断裂需要进行的一系列处理操作。

核磁共振波谱仪样品管断裂模块

北京欧倍尔核磁共振波谱仪拆装虚拟仿真软件是基础化学学科教育信息化建设项目，旨在为本科院校化学相关专业的学生提供一个三维的、高仿真度的、高交互操作的、全程参与式的、可提供实时信息反馈与操作指导的、虚拟的分析仪器内部结构拆分组装、维护、故障等操作平台，使学生通过在本平台上的操作练习，进一步熟悉专业基础知识、掌握分析仪器整体结构组成以及工作原理、掌握常用组件维护及故障的操作、培训学生的基本动手能力，使学生对分析仪器的认识提升了一个高度。
