北京欧倍尔沼气液化虚拟仿真实习软件

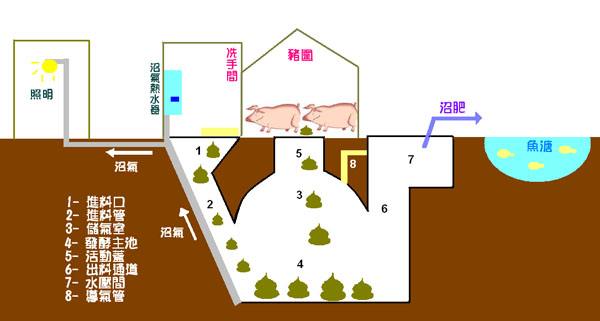

沼气,顾名思义是沼泽湿地里的气体。人们经常看到,在沼泽地、污水沟或粪池里,有气泡冒出来,如果我们划着火柴,可把它点燃,这就是自然界天然发生的沼气。从科学定义角度看,沼气是各种有机物质,在隔绝空气(还原条件),并在适宜的温度、PH值下,经过微生物的发酵作用产生的一种可燃烧气体。沼气属于二次能源,并且是可再生能源。

沼气液化虚拟仿真实习软件

沼气是一种混合气体,主要成分是甲烷(CH4)和二氧化碳(C02)。甲烷占60%一70%,二氧化碳占30%一40%,还有可燃气体氢、一氧化碳、硫化氢、氧和氮气体。液态甲烷,无色、无味、无毒且无腐蚀性,其体积约为同量气态体积的1/625,液化甲烷的质量仅为同体积水的45%左右。沼气液化,即沼气在较高压力、较低温度条件下,由气相向液相转变的过程。压缩后的气体制造成钢瓶形式取代液化气供应居民使用,是政府大力倡导的绿色可再生能源。
沼气液化虚拟仿真实习软件

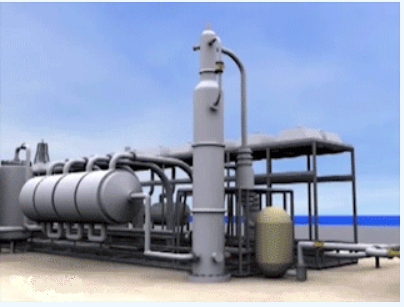

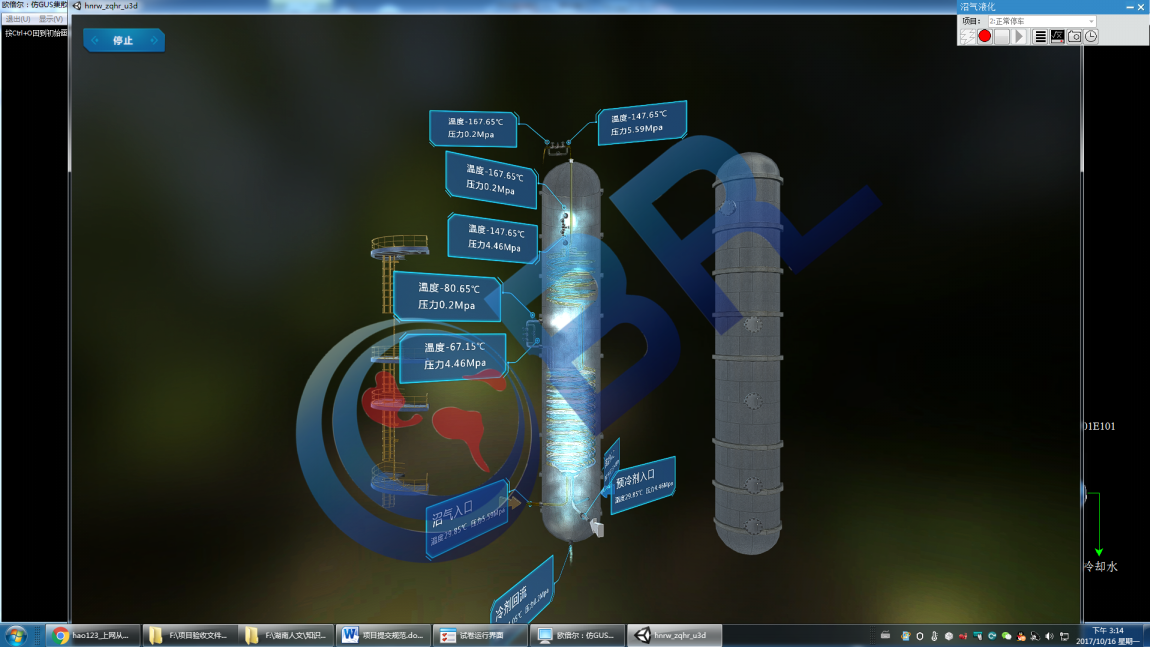

北京欧倍尔沼气液化虚拟仿真实习软件,使用3D虚拟现实技术模拟沼气液化全过程,采用混合冷剂制冷工艺,针对环境及其相关专业学生,通过该软件来对沼气液化典型工艺过程的认知实习与操作过程进行练习。
沼气液化虚拟仿真实习软件

沼气液化一般生产工艺过程是将含甲烷90%以上的天然气,经过“三脱”(即脱水、脱烃、脱酸性气体等)净化处理后,采取先进的膨胀制冷工艺或外部冷源,使甲烷变为-162℃的低温液体。目前天然气液化装置工艺路线主要有以下几种类型:节流制冷循环、阶式制冷循环工艺、混合冷剂制冷工艺、膨胀机制冷循环工艺、带预冷的混合冷剂制冷循环。这其中混合冷剂制冷工艺应用最广泛,为北京欧倍尔沼气液化虚拟仿真实习软件的选择工艺。
沼气液化虚拟仿真实习软件

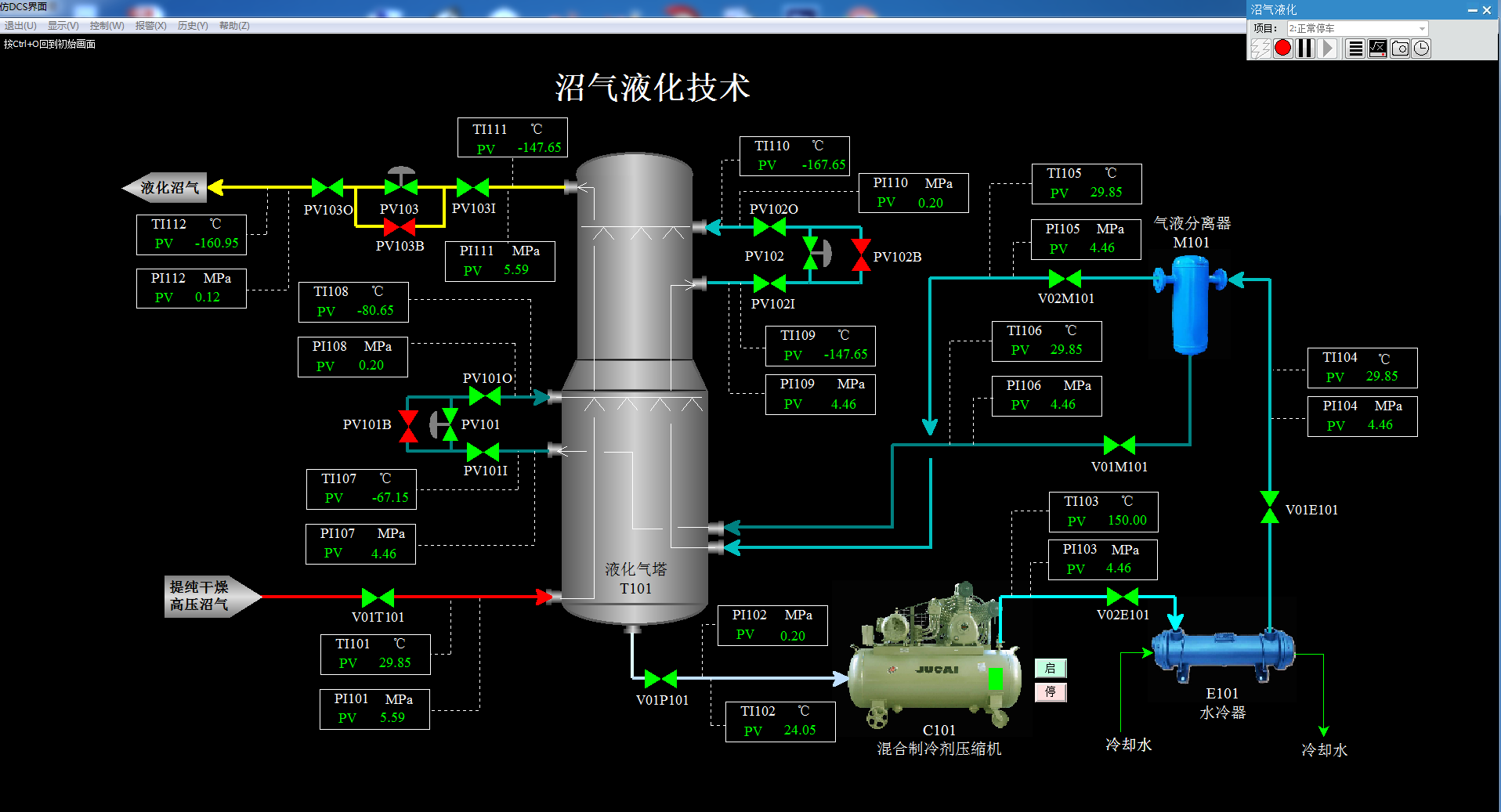

混合冷剂制冷循环(MRC)过程介绍

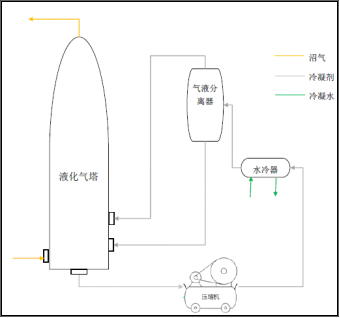

MRC循环流程由制冷循环和液化循环两部分组成,混合制冷剂由甲烷、乙烷、丙烷、正戊烷和氮气组成。
制冷循环如下: 低压制冷剂进入压缩机压缩增压,经冷却器冷却后,进入气液分离器,将气体和液体分开。液体作为低温预冷剂,经过减压阀进一步降温后在换热器中吸收热量;气体作为低温深冷剂,同样经过减压阀进一步降温后在换热器中吸收热量,并发生气液相转换。吸收热量汽化后的制冷器重新循环进入压缩机。
沼气液化循环如下: 净化后沼气通过多股流换热器降到一定温度,经过节流减压阀后发生相变,转换成液体,而后进入沼气储存罐储存。
沼气液化虚拟仿真实习软件
北京欧倍尔环境工程类虚拟仿真实验室,包含水处理虚拟仿真软件、废气处理虚拟仿真软件、固废处理虚拟仿真软件、环境监测虚拟仿真实验室以及环境工程素材库。在2018年国家级虚拟仿真实验教学项目申报中,北京欧倍尔协助4所高校成功申报国家级项目,占环境类总申报项目的36%,分别为:
①同济大学--挥发性有机物(VOCs)净化及资源化工艺虚拟仿真综合实验
②深圳大学--病死禽畜无害化处理虚拟仿真教学系统
③武汉工商学院--污水处理工艺虚拟仿真实验
④黑龙江科技大学--矿井水处理三维虚拟仿真系统
北京欧倍尔将一如既往以为广大院校提供优质虚拟仿真实验教学项目的研发和相应技术支持服务为己任,协助更多高校做好国家虚拟仿真实验教学项目申报工作,以高质量实验教学助推高等教育教学质量变轨超车,助力高等教育强国建设。
