北京欧倍尔合成樟脑生产装置半实物仿真工厂
北京欧倍尔合成樟脑生产装置半实物仿真工厂，是公司受武夷学院委托，为期量身打造的半实物仿真项目。本项目以仿真教学培训为目的，旨在让学生熟悉国内外先进的DCS控制系统，提高对工艺流程及主要参数的理解与控制能力，培养适应现代化工需求、能够解决复杂工程问题的高级技术人才。

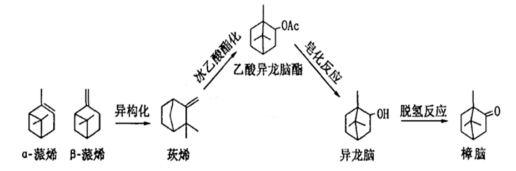

本工艺模拟由松节油为原料，经异构、酯化、水解、脱氢等反应制取合成樟脑的流程。
樟脑生产主要分为以下9个工段：异构、莰烯精馏、双茂烯精馏、莰烯酯化、乙酸异龙脑酯连续精馏、水解、脱氢、樟脑分馏、樟脑升化 凝华。
该工艺流程是以企业的真实樟脑生产装置为依据，在保持原有总体工艺流程不变的情况下，适当删减与合并后形成本流程。其宗旨是满足工艺要求的情况下，又适合与教学与培训。
该工艺流程是以企业的真实樟脑生产装置为依据，在保持原有总体工艺流程不变的情况下，适当删减与合并后形成本流程。其宗旨是满足工艺要求的情况下，又适合与教学与培训。

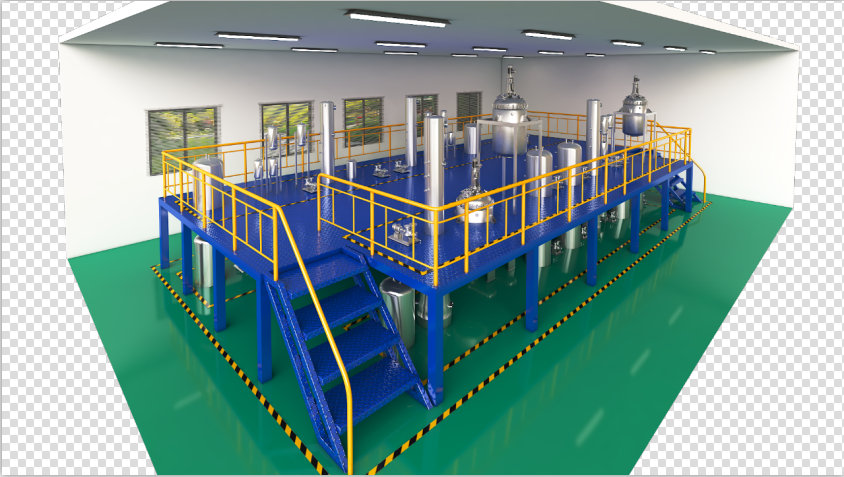

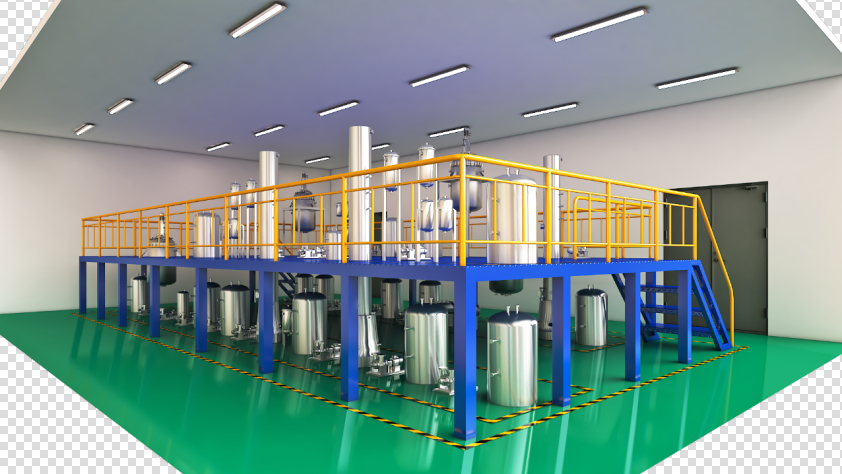

实训装置设备的尺寸按照将真实工厂设备10:1（此比例为大致比例，根据场地情况进行细微调整）比例缩小的总原则设计。主体设备及管道全部采用304不锈钢制造，并进行抛光处理。设备的壁厚满足钢制压力容器最小壁厚要求。
现场仪表、手操阀及机泵经过改造处理，使得仪表可以接收仿真软件计算出来的模拟数据信号，压力、温度等现场显示仪表可采用数字或指针显示，而现场阀门、泵的操作信号可以转换为模拟信号传入仿真软件中。部分自控阀门采用模型代替。

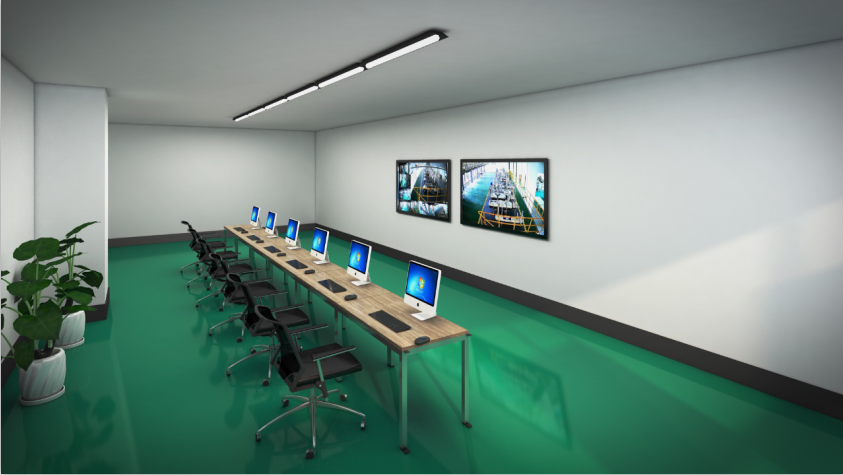

整个装置配套建设一套功能全面的仿真模拟的先进DCS系统和工艺仿真软件，可进行典型化工厂装置开停车、运行、故障处理过程中的调节、操作、监控的高仿真实训学习。
现场仪表、手操阀及机泵经过改造处理，使得仪表可以接收仿真软件计算出来的模拟数据信号，压力、温度等现场显示仪表可采用数字或指针显示，而现场阀门、泵的操作信号可以转换为模拟信号传入仿真软件中。部分自控阀门采用模型代替。
整个装置配套建设一套功能全面的仿真模拟的先进DCS系统和工艺仿真软件，可进行典型化工厂装置开停车、运行、故障处理过程中的调节、操作、监控的高仿真实训学习。
北京欧倍尔合成樟脑生产装置半实物仿真工厂，利用虚拟仿真技术，对合成樟脑化工装备（塔、罐、器等）的内部速度、温度、浓度与压力的场分布模拟与分析，可以从微观上锻炼学生工程模拟、工程设计、工程放大等化工过程工程技能，通过虚拟现实开发，可以增强真实体验感。构建高度仿真的半实物工厂+虚拟工厂+化工安全等为主线的虚拟仿真教学体系，也是专业实习的有力补充。
