要来挑战一下吗？3D化工实训装置自动控制虚拟仿真软件来啦！

传统的化工实训系统的教学设备，器材体积大，调试操作复杂，器件易损坏，很多实验因时间和场地等因素降低了学生的学习效果。

北京欧倍尔软件研发的3D化工实训装置自动控制虚拟仿真软件，可仿真各种流量计的测量实验以及自动控制实验（比例、比例积分、比例积分微分、克服干扰能力实验）。

学生可在DCS界面中修改相应的设定值，比例、积分和微分的值，在仿真软件内对各类实验进行相关调试，可反复练习直至得出满意结果，该实训项目改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生的学习热情和学习效果。

01 实训系统的介绍

3D化工实训装置自动控制虚拟仿真软件可实现对各种流量计的工作原理的学习，各种流量计对流量的测量实验，PID控制系统对液位的控制。

实训系统适用对象

该仿真实训系统适合本科的自动化专业、电气工程及其自动化专业，职校的机电一体化专业的学生，高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用等专业。

该系统能满足学生的理论教学与实践教学需求，训练学生设备认知、设备运用，PID参数的调节等多方面的专业技术能力。

实训系统功能特点

该实训系统有练习和考核两种模式。

在练习模式下，学生可以开关不同阀门来查看各种流量计的测量情况；在考核模式下，可对思考题和实验任务的每一步操作以及相应结果等进行规范评价。

1、实验介绍

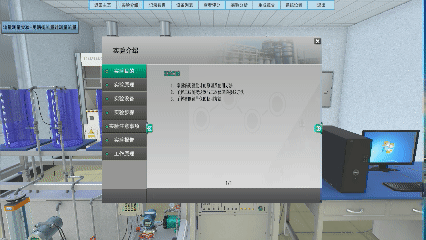

在实验介绍中，学生可以了解相应实验的实验目的、实验原理、实验设备、实验步骤、实验注意事项、实验报告、相应流量计的工作原理（以flash的形式展示）。

2、记录数据

在记录数据中，学生对相应实验中的数据进行记录，更加便捷。

3、设备列表

在设备列表中，学生可以点击相应的设备列表的名称，实现对相应设备的近距离观察。

4、查看评分

在查看评分中，学生可查看相应实验中的得分情况。

5、生成报告

在生成报告中，学生可对读取的参数以及设置的相应的数值导出到实验报告中，有图片以及word两种形式。

02 3D化工实训装置自动控制虚拟仿真软件

流量测量实验：

用转子流量计测量流量

用孔板及差压变送器测量流量

用涡轮流量计测量流量

用电磁流量计测量流量

用超声波流量计测量流量

用涡街流量计测量流量

液位自动控制实验：

纯比例控制实验（P控制）

比例积分控制实验（PI控制）

比例积分微分控制实验（PID控制）

自动控制系统克服干扰的能力实验

控制器参数（P、I、D）的自整定
