25℃的原料液加热到208.5℃，加热炉单元虚拟仿真软件演示给你看

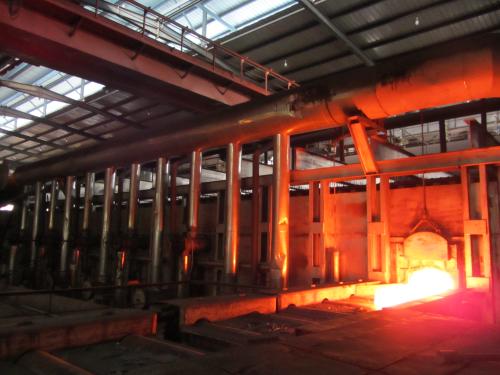

管式加热炉是一种直接受热式加热设备，主要用于加热液体或气体化工原料，所用燃料通常有燃料油和燃料气。管式加热炉的传热方式以辐射加热为主，管式加热炉通常由以下几部分构成：辐射室（炉膛）、对流室、燃烧器 、通风系统。

辐射室（炉膛）位于加热炉的下部，通过火焰或高温烟气进行辐射加热。这部分直接受火焰冲刷，温度很高（600~1600℃），是加热炉的主要热交换场所（约占热负荷的70%～80%）。


对流室是靠由辐射室出来的烟气进行以对流为主的换热部分。燃烧器是使燃料雾化并混合空气，使之燃烧的产热设备；燃烧器可分为燃料油燃烧器、燃料气燃烧器和油—气联合燃烧器。

通风系统可分为自然通风方式和强制通风方式，通风系统的作用是将燃烧用的空气由风门控制引入燃烧器，并将废烟气经挡板调节引出炉子。

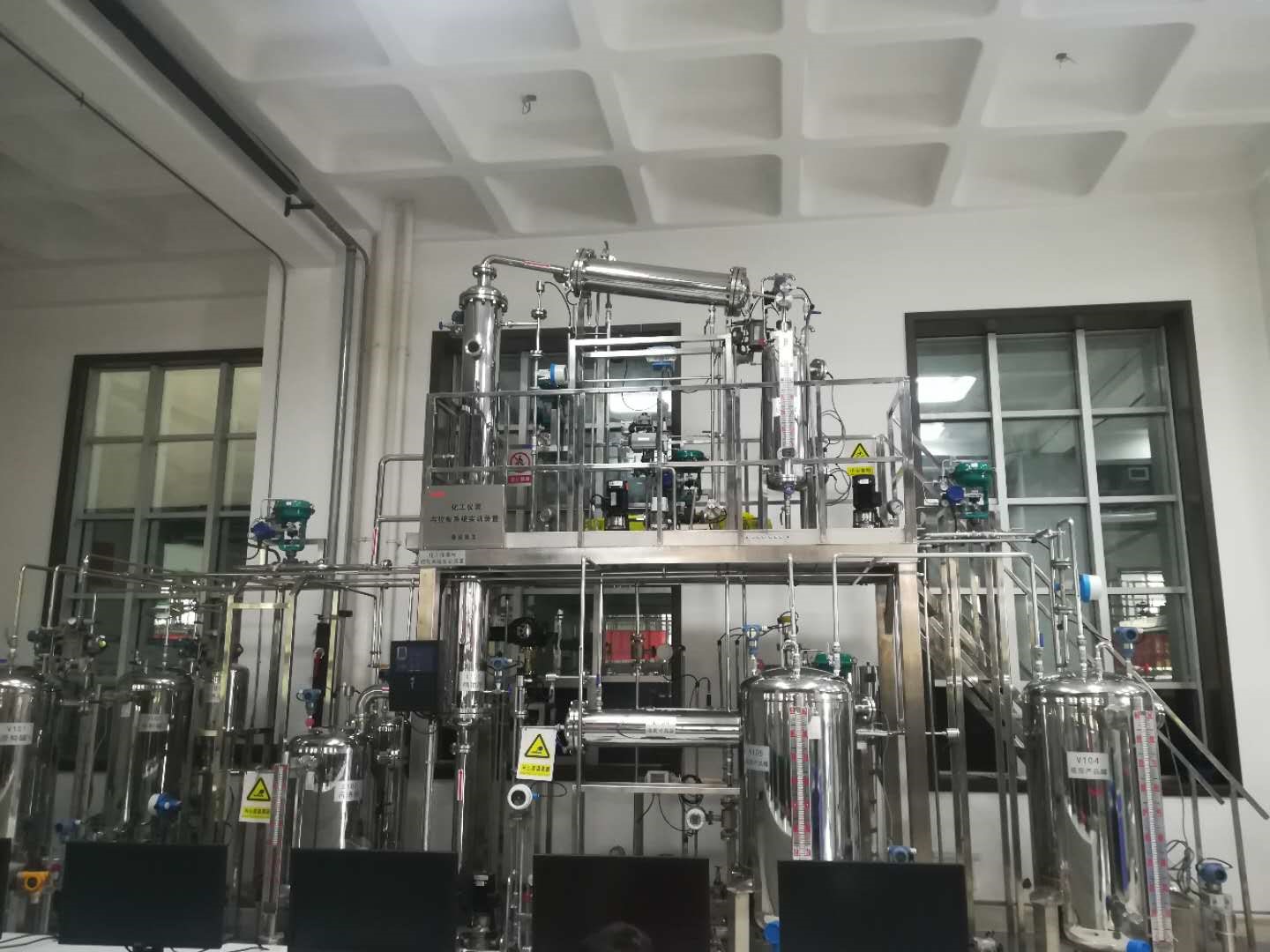

北京欧倍尔加热炉单元3D虚拟仿真软件，模拟真实工段一比一建模，与天津大学化工基础实验中心真实设备配套使用，可用于建设企业、学校化工单元操作实训基地。软硬结合，可巩固并丰富学员的理论知识和实操经验，让学员在学习时达到理论与实践相结合。

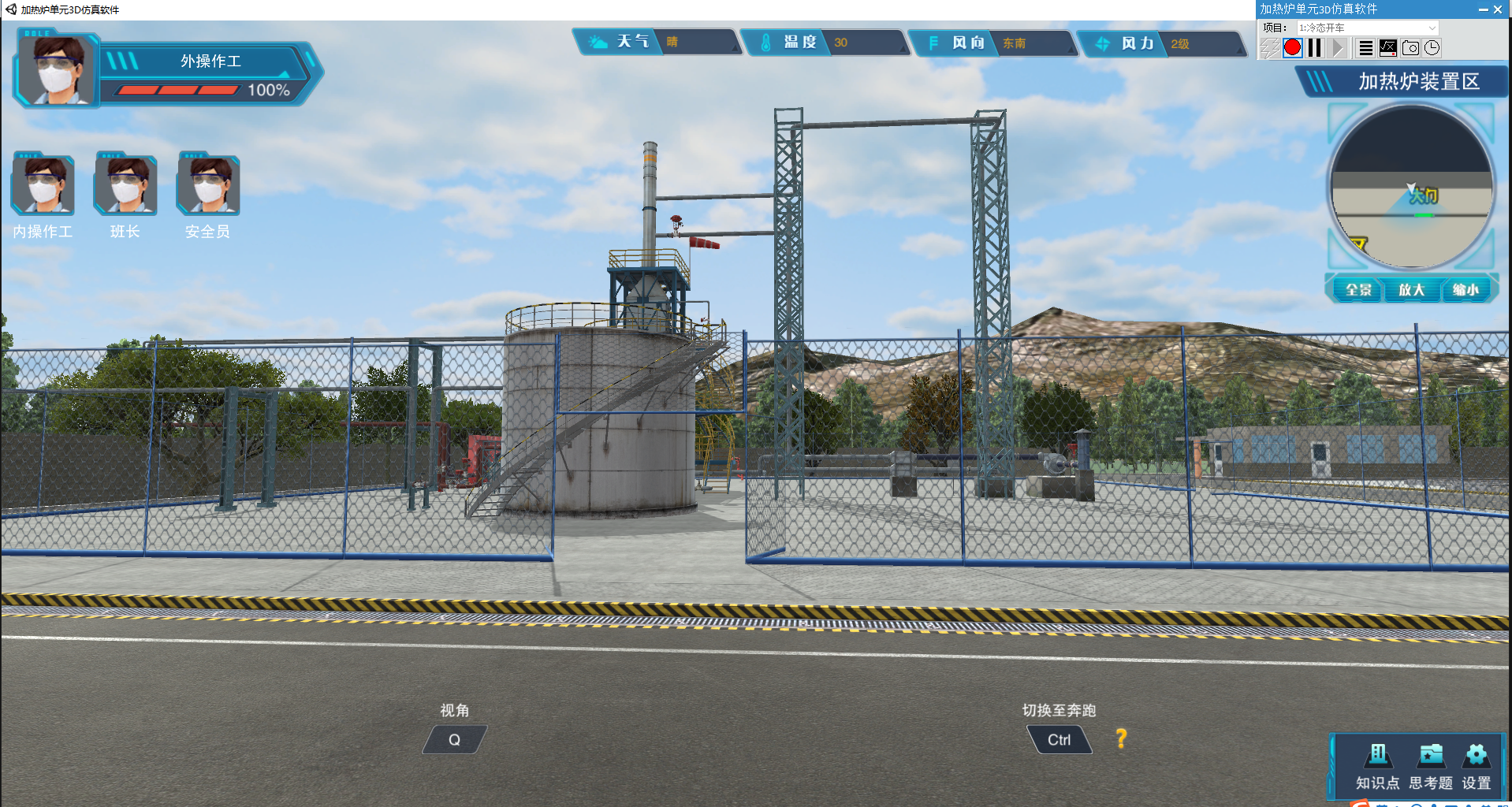

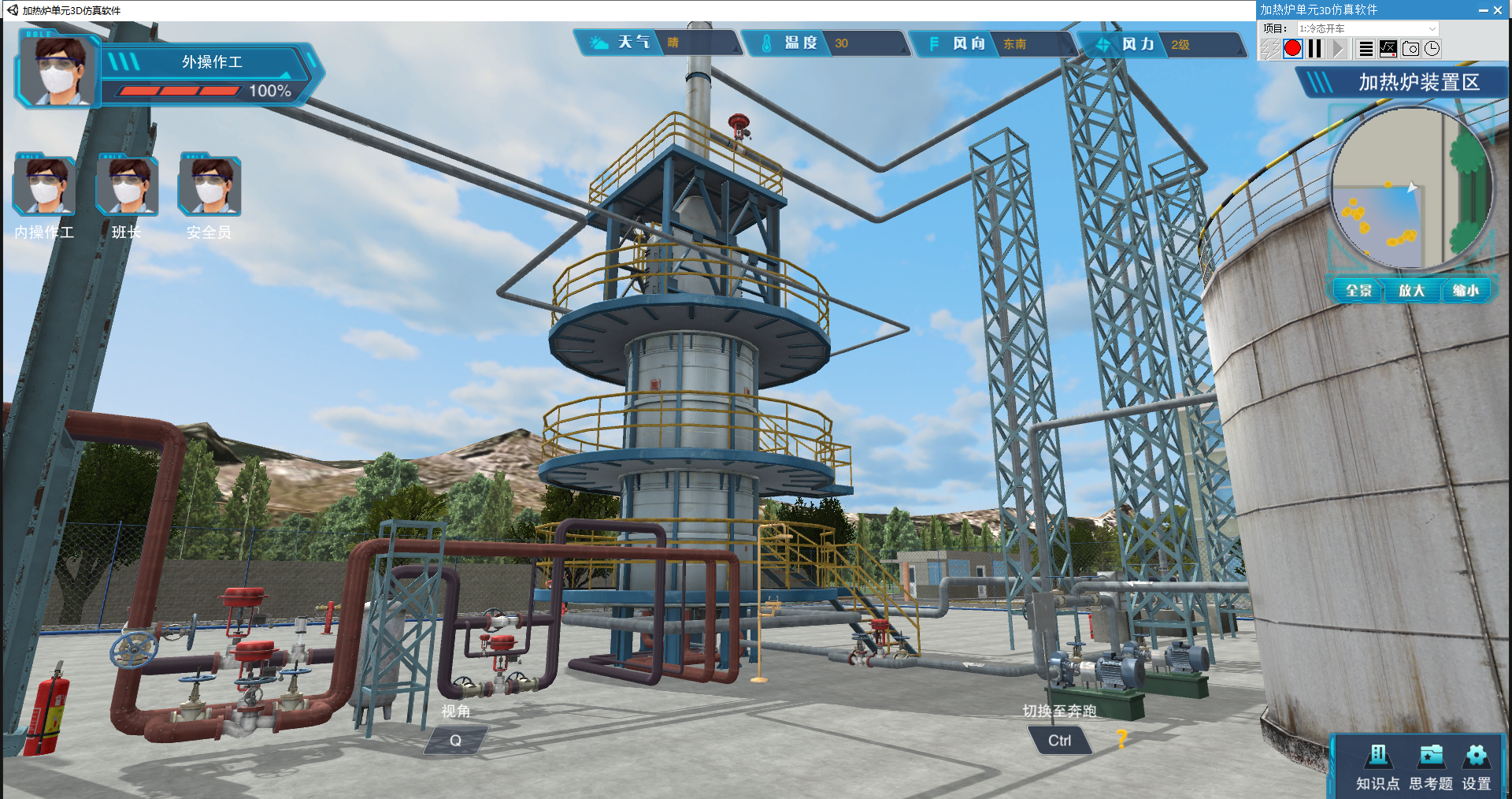

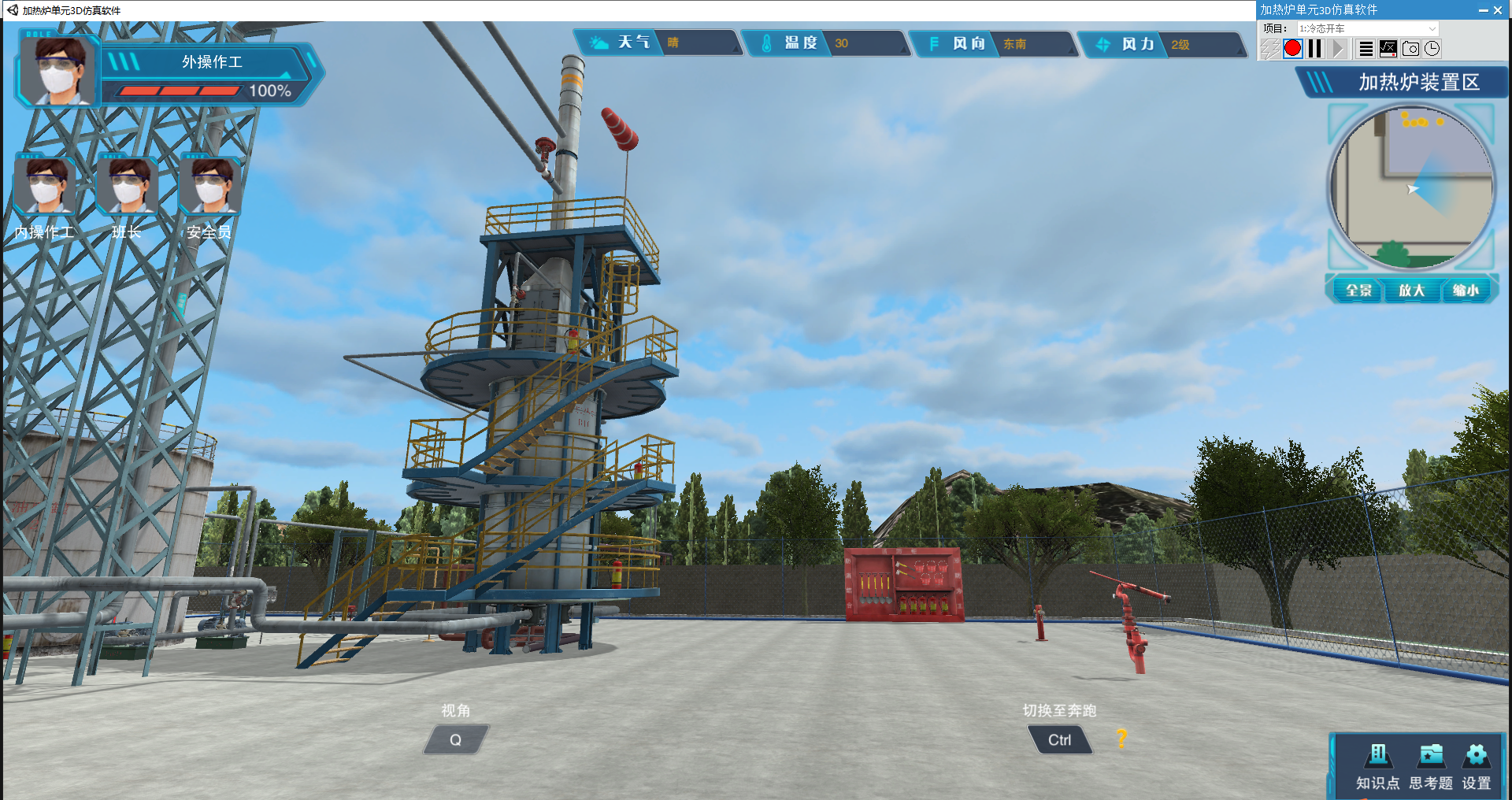

加热炉单元3D虚拟仿真软件介绍：

工艺流程：

本流程是将常温25℃的原料液加热到208.5℃，是常见化工反应流程的中间环节。本加热炉B101是油-气混合燃烧管式加热炉，燃气恒压0.4MPa。原料流量由FIC101控制为8000kg/h，先进入加热炉B101对流段，经对流段加热升温后，进入加热炉辐射段，被加热到208.5℃后出料到下一工段。炉膛温度控制在806.65摄氏度，炉膛压力由PIC101控制在-30Pa。经鼓风机C102进入加热炉的空气控制炉膛氧含量浓度6%，长明灯燃气流量由FIC102控制在10kg/h，单开燃气不开燃料油时燃气流量FI101由TIC101控制在2800kg/h（当燃气和燃料油同时燃烧，且油气开关切换到燃料气控制时，燃料气流量FI101由TIC101调节为2200kg/h）。

本单元还包括烟气回收系统，从烟道排出的313.3℃高温烟气经过引风机C101，进入烟气换热器E101，同时，从鼓风机过来的常温空气也经过烟气换热器，吸收高温烟气带来的高温热量。吸收热量后的空气温度变成204.84℃进入加热炉，助燃燃料气，产生热量加热原料液。


软件特色：

真实3D场景，培训灵活多样，提高培训效率，从实际装置中提炼，算法成熟。
通过该软件学生可进行典型工艺过程的认知实习与操作过程的练习，可进行开停车操作，并且软件设置了多种典型事故，培养学生对突发事故的处理能力。软件更是集成了丰富的知识点，可巩固并丰富学生所学的理论知识。
北京欧倍尔加热炉单元3D虚拟仿真软件为学员提供了一个线上操作的舞台，特别有利于调动学员动脑思考，培养学生的动手能力，同时也增强了学习的趣味性。


北京欧倍尔与天津大学化工基础实验中心合作，提供智慧化工园区实训基地建设整体解决方案，助力园区管理向信息化、智慧化转变。该方案线上线下有机结合，为用户打造理论、知识点学习、仿真软件练习，线上考核线下实操全流程实训基地。
①线上培训平台：智慧化工园区实训基地培训考核管理平台、员工技能移动端培训平台、实训基地配套虚拟仿真软件；
②线下实训基地：化工单元装置实训区、特种作业人员安全技术实训区、化工仪表实训区、设备维修维护实训区、安全作业应急演练实训区、安全警示教育实训区。
北京欧倍尔现已建成的智慧化工园区实训基地包括：鲁西集团、湖北兴发集团、江西星火集团、湖北三宁集团、烟台万华集团、山东滨安科技、禹城工业园、泰安职教中心等，新中标江苏泰兴经济开发区、鲁北企业集团实训基地建设项目，合计中标金额4000余万元，致力于成为安全、绿色、高效的智慧化工园区实训基地建设解决专家。
