北京欧倍尔间歇釜单元虚拟仿真软件介绍

间歇釜反应器是化工生产过程中应用最普遍的反应器,在精细化学品、高分子聚合物和生物化工产品的生产中应用广泛。

采用间歇操作的反应器叫做间歇反应器,特点是将进行反应所需的原料一次性全部加入反应器,然后在其中发生反应,经过一定的时间,达到要求的反应程度后,卸除反应器内所有物料,其中主要是反应产物以及部分未被转化的原料。间歇反应器的优点是传质效率高,温度分布均匀,结构简单,加工方便,容易控制;缺点是生产效率低,间歇操作的辅助时间一般较长。

间歇反应在助剂、制药、染料等行业的生产过程中很常见。

北京欧倍尔间歇釜单元虚拟仿真软件,结合给高校以及大型石化企业定制开发大型生产过程培训系统经验开发而成,模拟真实工段一比一建模,与天津大学化工基础实验中心真实设备配套使用,可用于建设企业、学校化工单元操作实训基地,目前已为鲁西集团、湖北兴发集团、江西星火集团等建成化工单元操作实训基地。

北京欧倍尔间歇釜单元虚拟仿真软件

间歇釜单元虚拟仿真软件介绍

工艺流程

本流程为催化加氢脱乙炔的工艺。乙炔是通过等温加氢反应器除掉的,反应器温度由壳侧中冷却介质控制。冷却介质选用液态丁烷,丁烷蒸发带走反应器中的热量。

反应原料分为两股,一股为约-15℃的C2H2混合原料,进料量由流量控制表FIC101控制;另一股为H2与CH4的混合气,温度约10℃,进料量由流量控制表FIC102控制。FIC101与FIC102为比值控制,两股原料以一定比例在管线中混合,之后经原料气/反应气换热器(EH423)预热,再经过原料预热器(EH424)预热至38℃,进入反应器(ER424A)进行反应。预热温度是由温度控制表TIC101通过调节预热器EH424蒸汽的量进行调节的。

北京欧倍尔间歇釜单元虚拟仿真软件

在44℃、2.52MPa的条件下,原料在反应器ER424A中反应生成C2H4。温度过高时会发生副反应,C2H4聚合生成C4H8。反应器中的热量由反应器壳侧循环的加压丁烷冷剂蒸发带走。丁烷蒸汽在冷凝器EH429中被冷凝,而闪蒸罐EV429的压力由压力控制器PIC201通过调节丁烷蒸汽冷凝回流量来控制,以维持丁烷制冷剂的温度。

软件特色

真实3D场景,培训灵活多样,提高培训效率,从实际装置中提炼,算法成熟。

通过间歇釜单元虚拟仿真软件,学生可进行典型工艺过程的认知实习与操作过程的练习,可进行开停车操作,并且软件设置了多种典型事故,培养学生对突发事故的处理能力。软件更是集成了丰富的知识点,可巩固并丰富学生所学的理论知识。

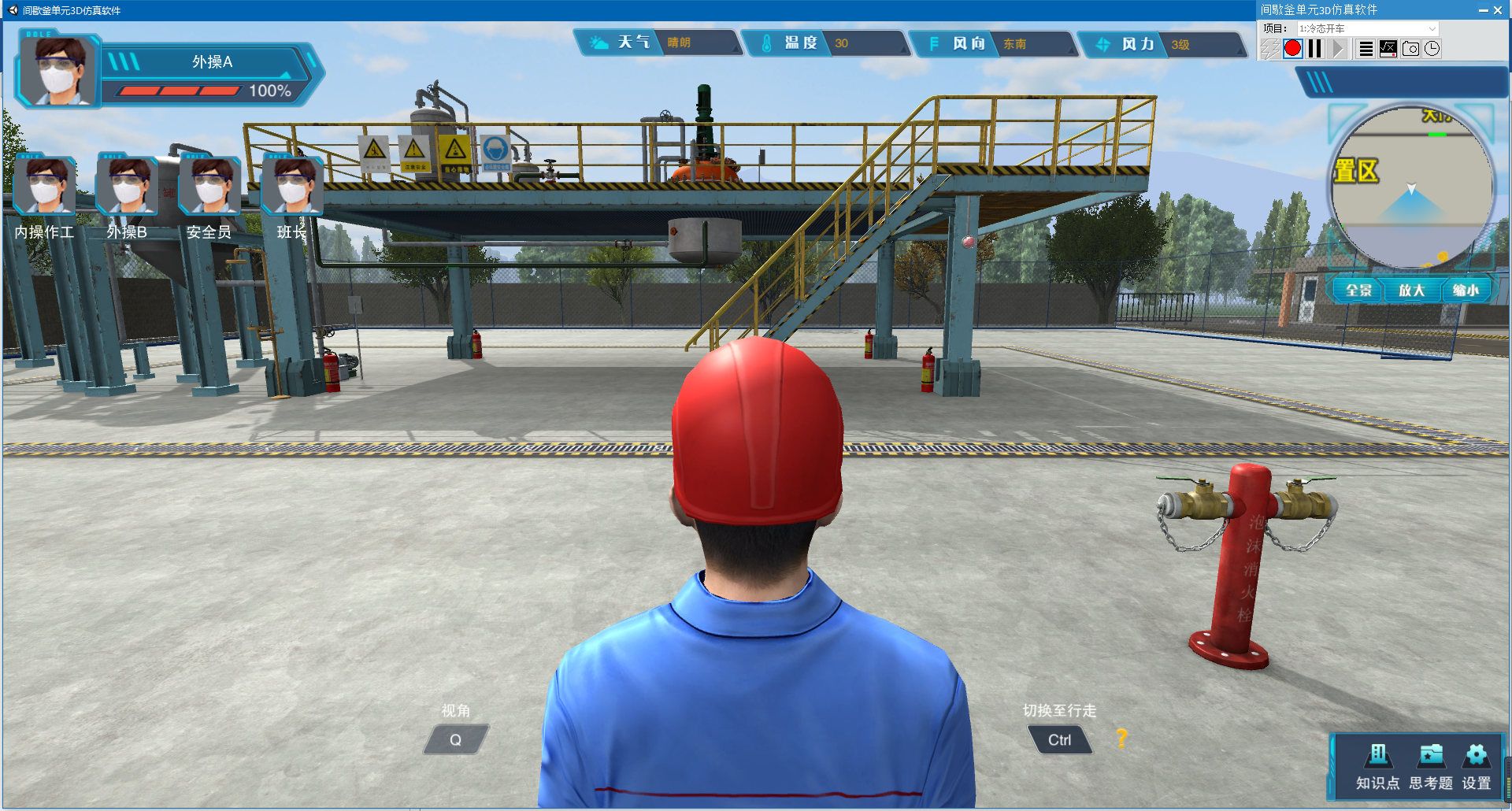

北京欧倍尔间歇釜单元虚拟仿真软件

北京欧倍尔间歇釜单元虚拟仿真软件为学员提供了一个线上操作的舞台,特别有利于调动学员动脑思考,培养学生的动手能力,同时也增强了学习的趣味性,与化工单元实训装置相结合,可巩固学员的实操经验,让学员在学习时达到理论与实践相结合。

北京欧倍尔与天津大学化工基础实验中心合作,提供智慧化工园区实训基地建设整体解决方案,助力园区管理向信息化、智慧化转变。该方案线上线下有机结合,为用户打造理论、知识点学习、仿真软件练习,线上考核线下实操全流程实训基地。

①线上培训平台:智慧化工园区实训基地培训考核管理平台、员工技能移动端培训平台、实训基地配套虚拟仿真软件;

②线下实训基地:化工单元装置实训区、特种作业人员安全技术实训区、化工仪表实训区、设备维修维护实训区、安全作业应急演练实训区、安全警示教育实训区。

北京欧倍尔现已建成的智慧化工园区实训基地包括:鲁西集团、湖北兴发集团、江西星火集团、湖北三宁集团、烟台万华集团、山东滨安科技、禹城工业园、泰安职教中心等,新中标江苏泰兴经济开发区、鲁北企业集团实训基地建设项目,合计中标金额4000余万元,致力于成为安全、绿色、高效的智慧化工园区实训基地建设解决专家。

北京欧倍尔间歇釜单元虚拟仿真软件

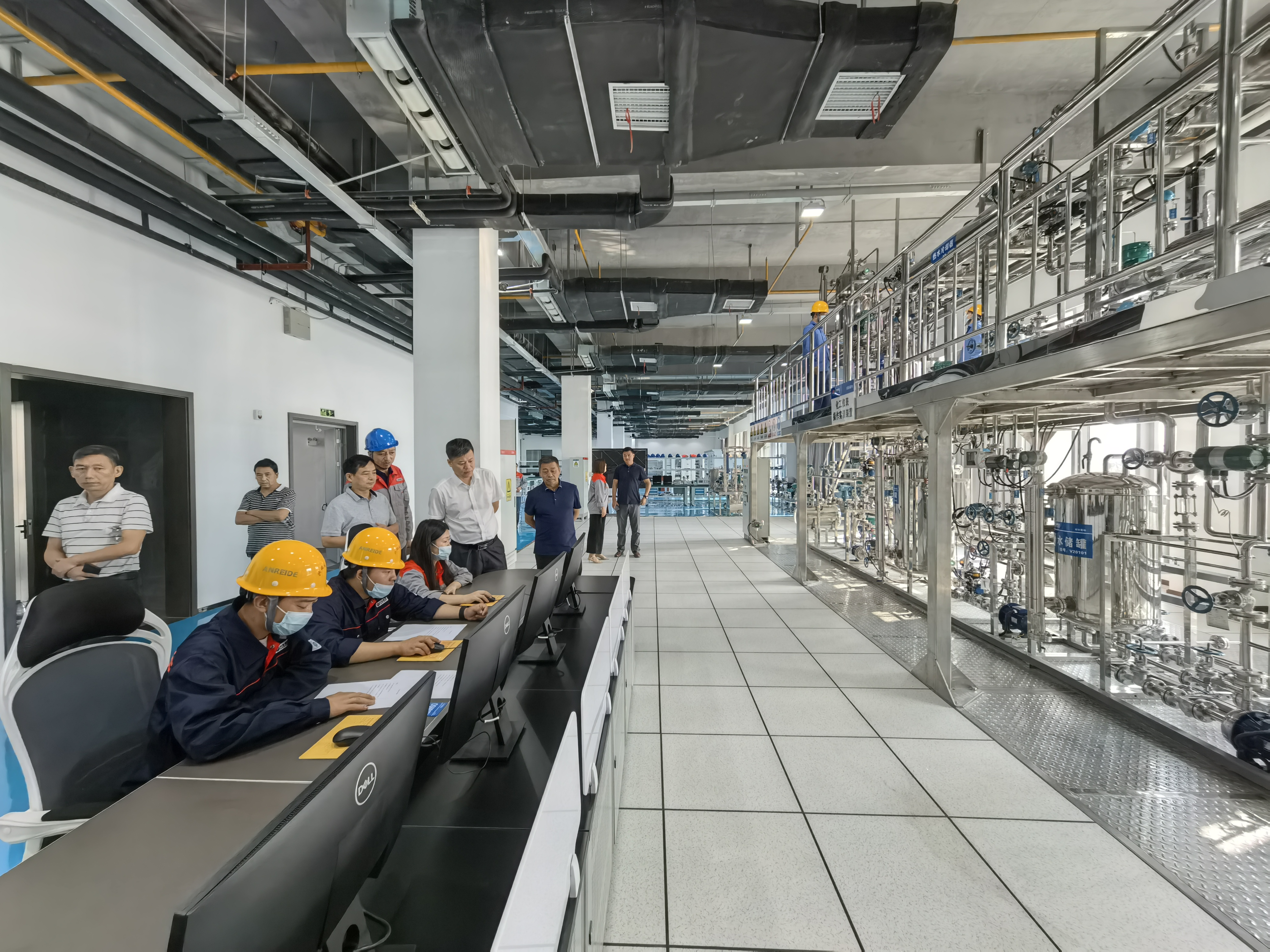

(北京欧倍尔与湖北兴发集团合作建设工业园基地)
