欧倍尔二氧化碳压缩机单元虚拟仿真软件

二氧化碳压缩机是指用于使二氧化碳气体增压并实现输送的压缩机。主要用于尿素合成装置。设计和使用时应注意:(1)二氧化碳临界温度高,在31.3℃、7.14MPa下即可液化,冬季使用时,级间冷却温度不能过低;(2)二氧化碳在60MPa以下时,有利于气体的压缩;(3)由于二氧化碳气体相对密度较大,不宜采用过大的活塞平均速度,否则气阀阻力大;(4)二氧化碳气体中含有少量水分,具有较强的腐蚀性,故气阀、冷却器及缓冲罐等都需用不锈钢制造。

北京欧倍尔二氧化碳压缩机单元虚拟仿真软件,结合给高校以及大型石化企业定制开发大型生产过程培训系统经验开发而成,模拟真实工段一比一建模,与天津大学化工基础实验中心真实设备配套使用,可用于建设企业、学校化工单元操作实训基地。

欧倍尔二氧化碳压缩机单元虚拟仿真软件

北京欧倍尔二氧化碳压缩机单元虚拟仿真软件介绍

软件特色:

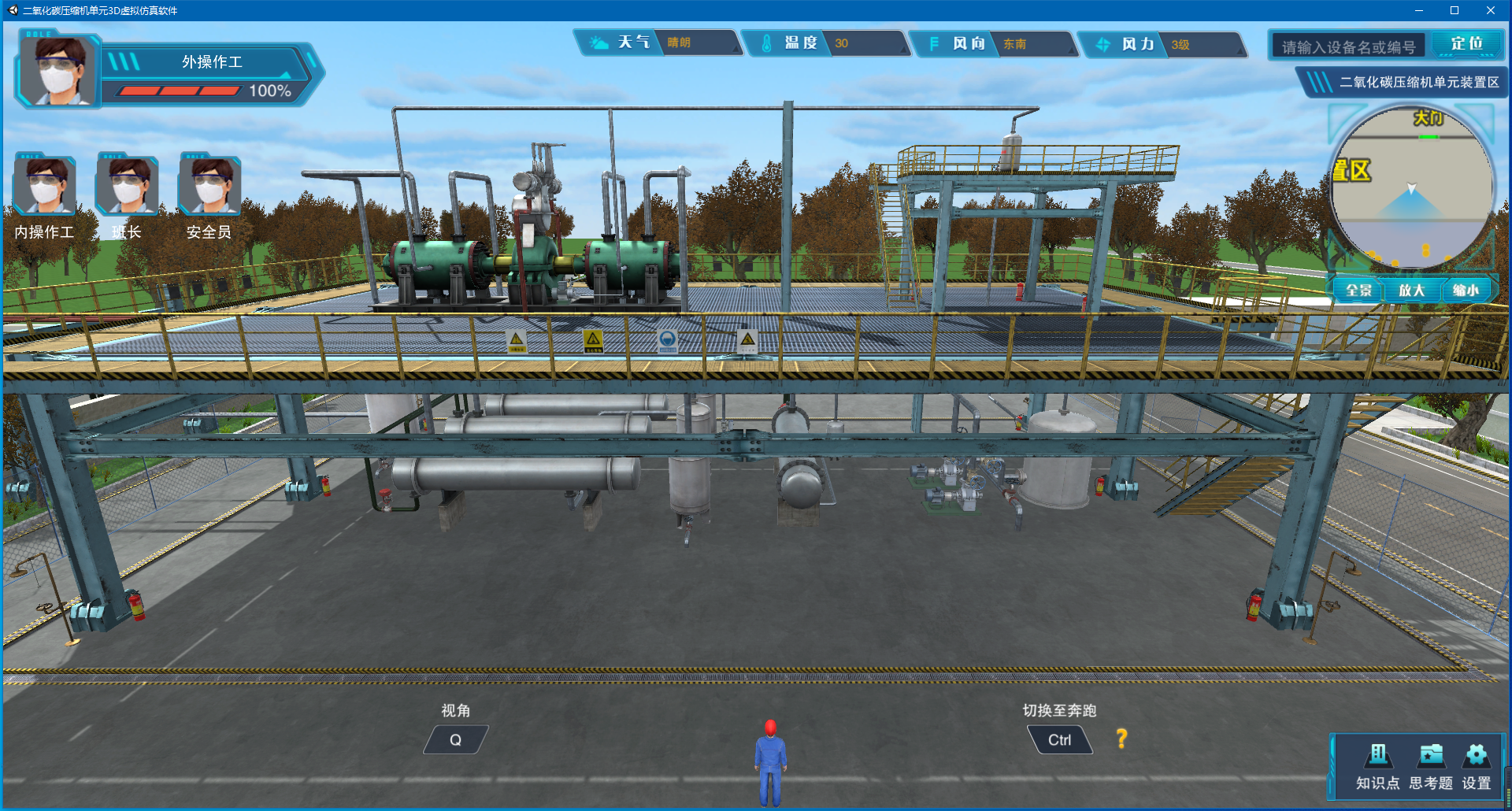

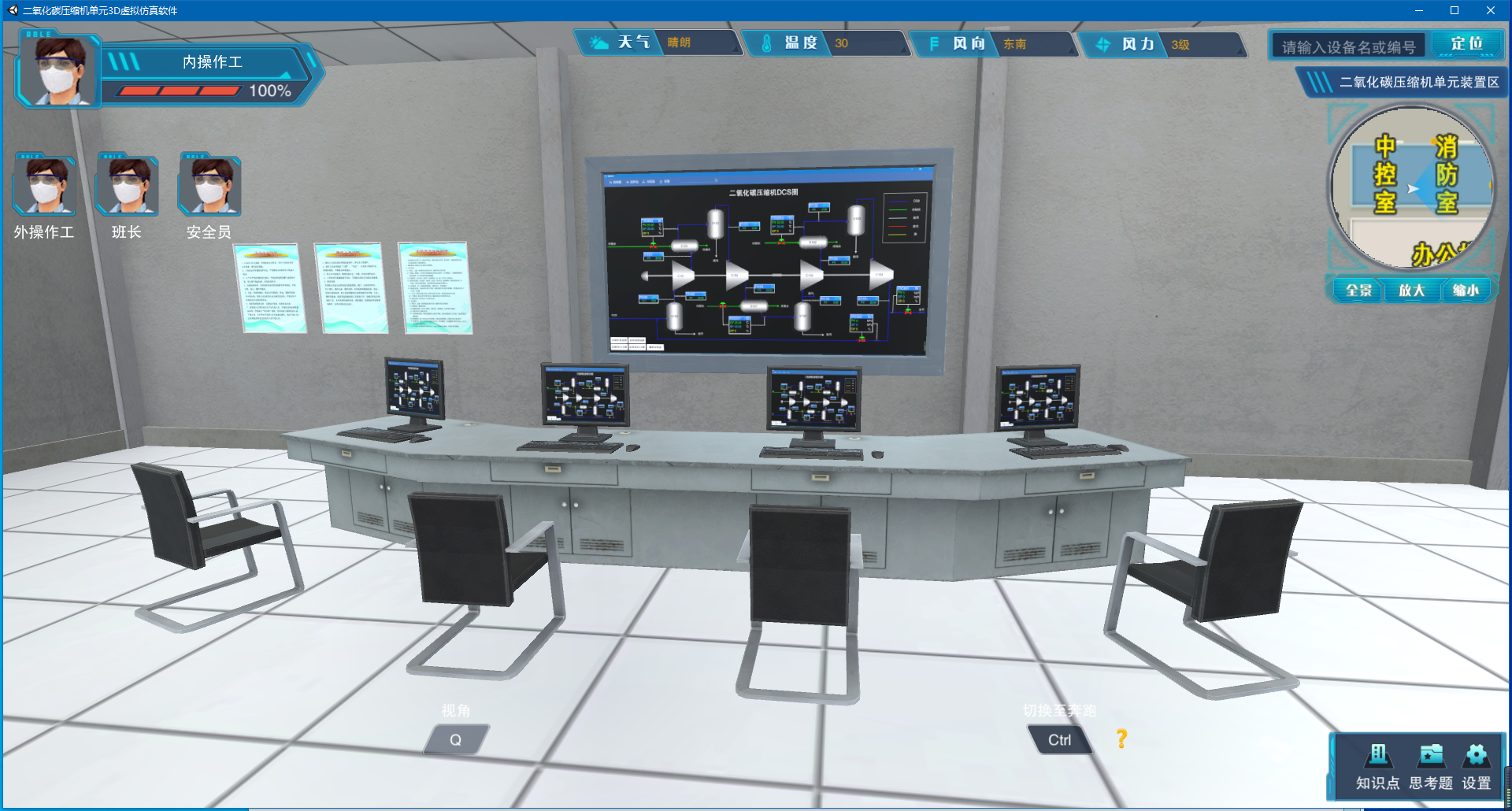

真实3D场景,培训灵活多样,提高培训效率,从实际装置中提炼,算法成熟。'

工艺流程:

CO2流程说明:来自合成氨装置的原料气CO2压力为0.14MPa,温度38,流量27400Kg/h,进入CO2压缩机一段入口分离器V100在此分离掉CO2气相中夹带的液滴后进入CO2压缩机的一段入口,经过一段压缩后,CO2压力上升为 0.28MPa温度190,进入一段冷却器E100用循环水冷却到43,在二段入口分离器V101中分离掉液滴后进入二段进行压缩,二段出口CO2压力1.86MPa温度为227。然后进入二段冷却器E101冷却到43,并经三段入口分离器V102分离掉液滴后进入三段。

欧倍尔二氧化碳压缩机单元虚拟仿真软件

CO2经三段压缩后压力升到8.05MPa,温度214,进入三段冷却器E102中冷却。冷却后的CO2经四段入口分离器V103进入四段压缩后压力升到15.4MPa温度为120,进入尿素高压合成系统。为防止CO2压缩机高压缸超压、喘振,在四段出口管线上设计有四回一阀PIC301

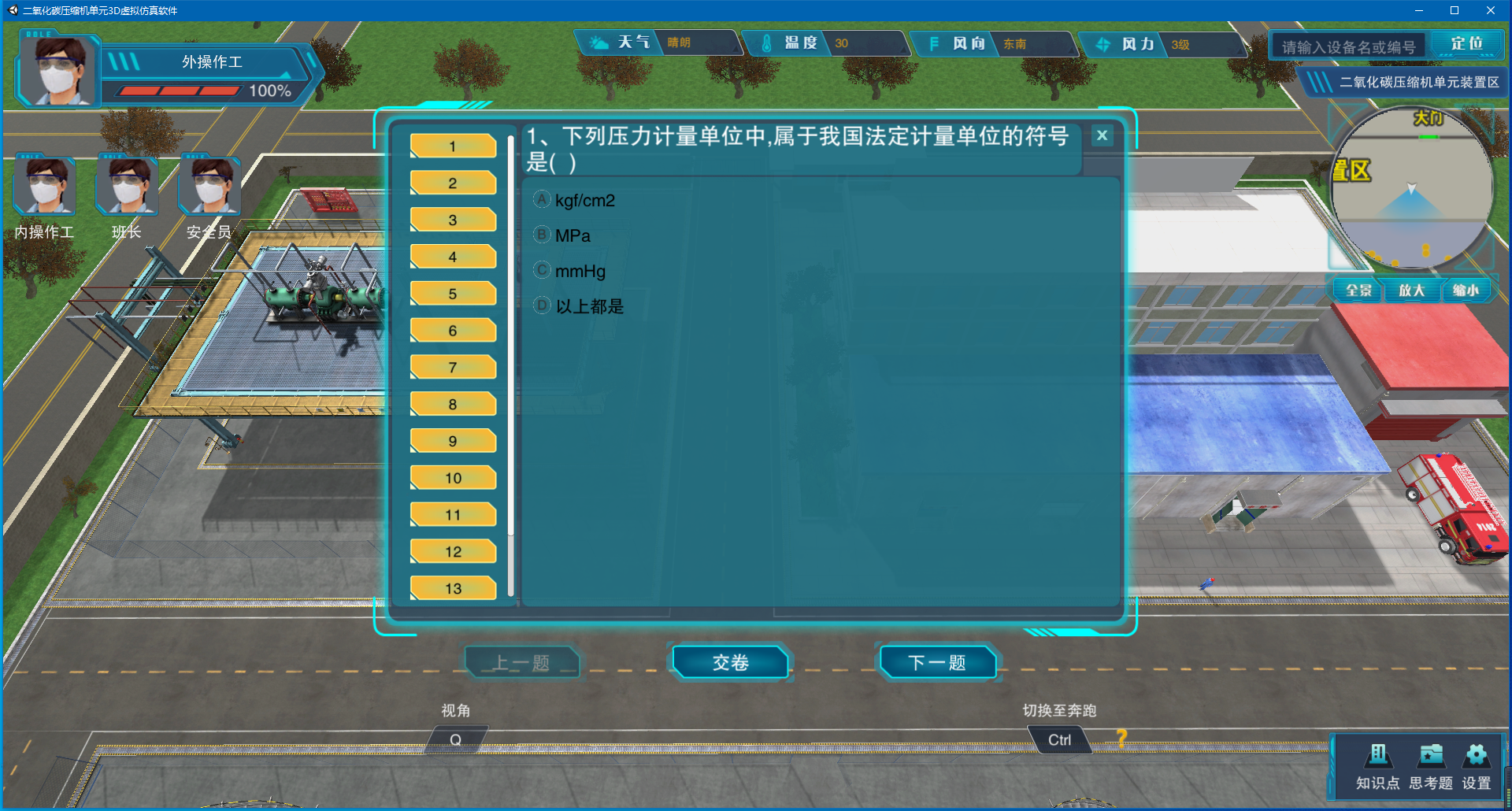

北京欧倍尔二氧化碳压缩机单元虚拟仿真软件为学员提供了一个线上操作的舞台,特别有利于调动学员动脑思考,培养学生的动手能力,同时也增强了学习的趣味性,与化工单元实训装置相结合,可巩固学员的实操经验,让学员在学习时达到理论与实践相结合。

欧倍尔二氧化碳压缩机单元虚拟仿真软件
