新品发布│聚氯乙烯聚合工艺仿真培训系统

你是否也因为没有一套适用的三维场景搭建软件而无法进行三维搭建学习？

现在，北京欧倍尔推出了面向化工及其相关专业的三维工艺搭建培训虚拟仿真系统，提供完善、可靠的产品服务，让你学会PID图纸的阅读与绘制，让你自由的进行三维化工厂区搭建，拿到属于你自己的成就。软件由我公司自主研发，拥有独立版权，不必担心产权纠纷。

软件包括：PID绘制规范学习、三维场景布局、管道搭建、布局导出以及经济核算几大模块。

PID绘制规范学习模块功能

1、 设备认识学习

设备与阀门等通过3D视频讲解不同种类的设备，使学生掌握设备各个类型的设备结构、工作原理等内容，拓展知识面。

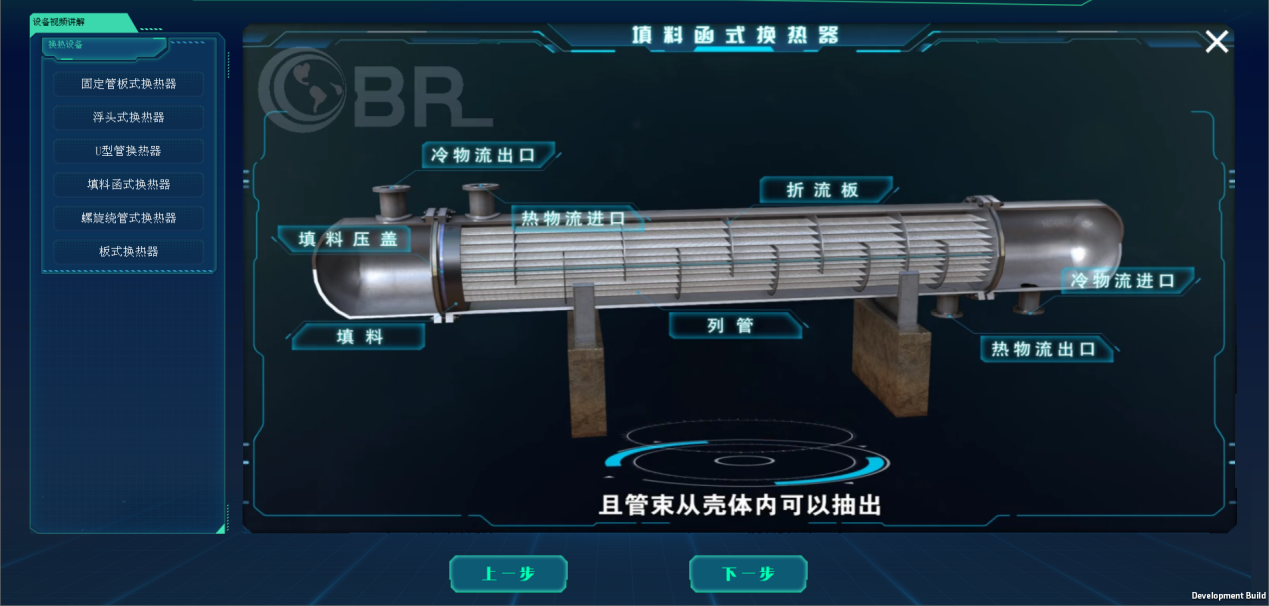

设备讲解

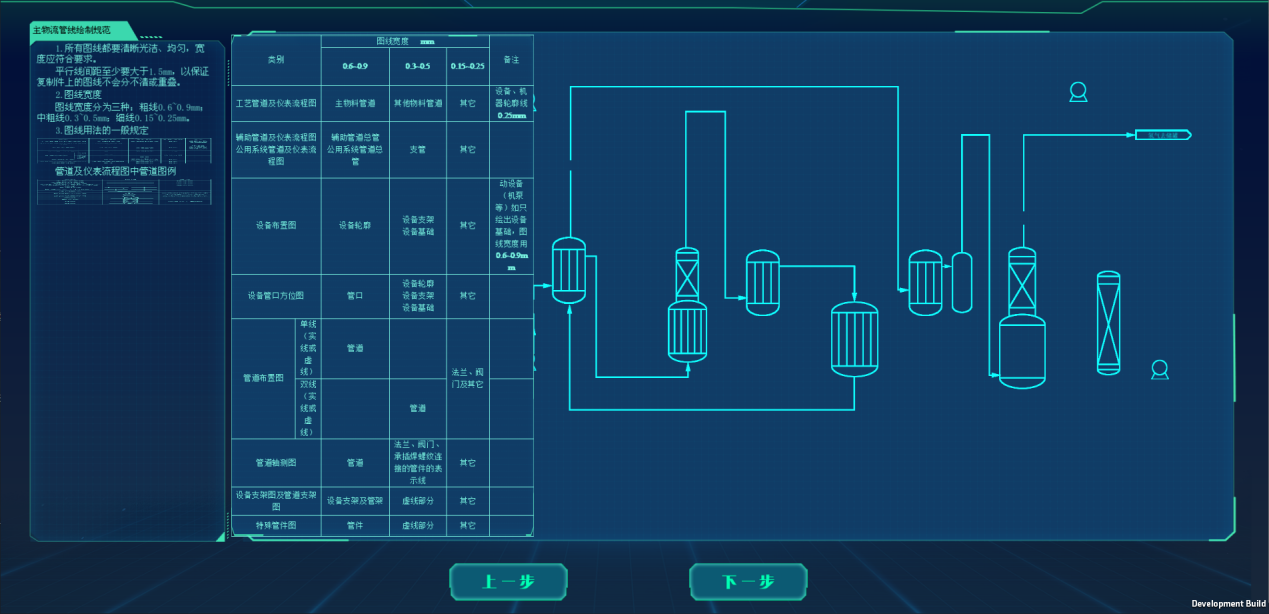

2、 物流管线绘制规范

通过工艺流程图以及文字，对主、副物流管线绘制标准进行介绍，使学生掌握工艺流程图里面的管线绘制要求。

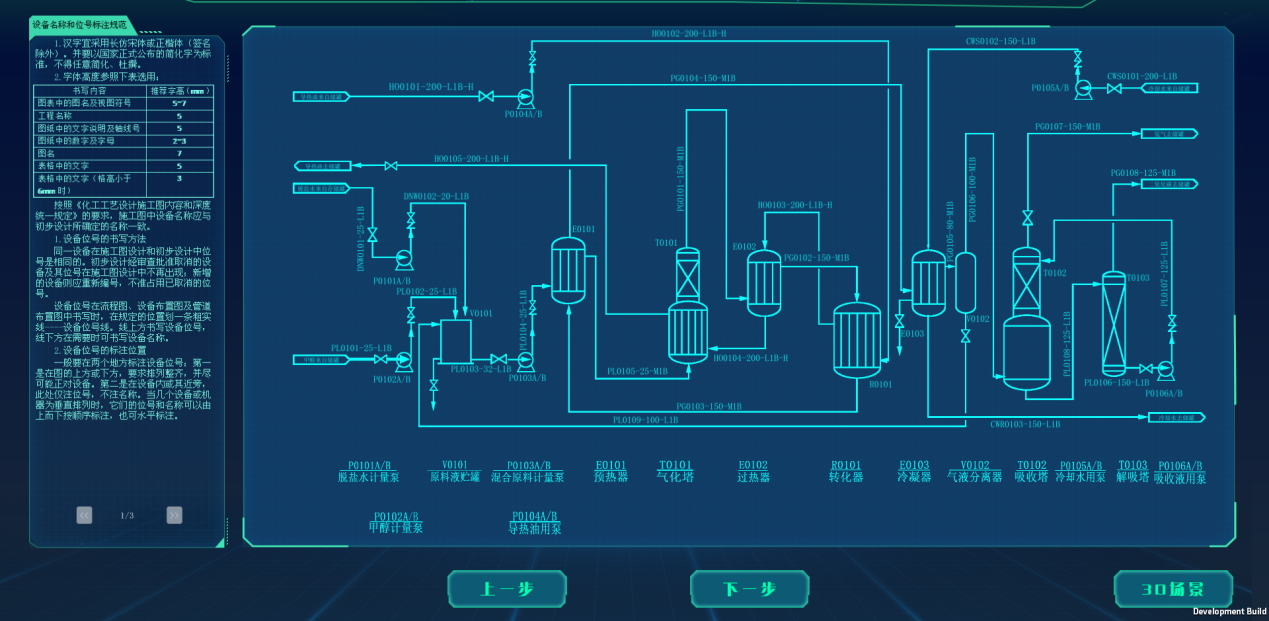

3、 设备名称及位号命名规范

通过设备名称及位号命名示例，对设备的名称、位号命名及标注规范进行说明，掌握基础的命名规范。

4、 管道标注规范

通过工艺流程图中的管道标注示例，对管线标注的各个各个字母与数字的含义进行说明，并列出常用的工艺物料代号，使学生掌握管线标注符号的含义及标注规范。

三维场景搭建模块功能

1、 设备选型

根据给定的生产工艺，需对用到的每个设备进行选型，并在厂区的合适位置进行布局，系统根据选用设备的正确率给出评定。

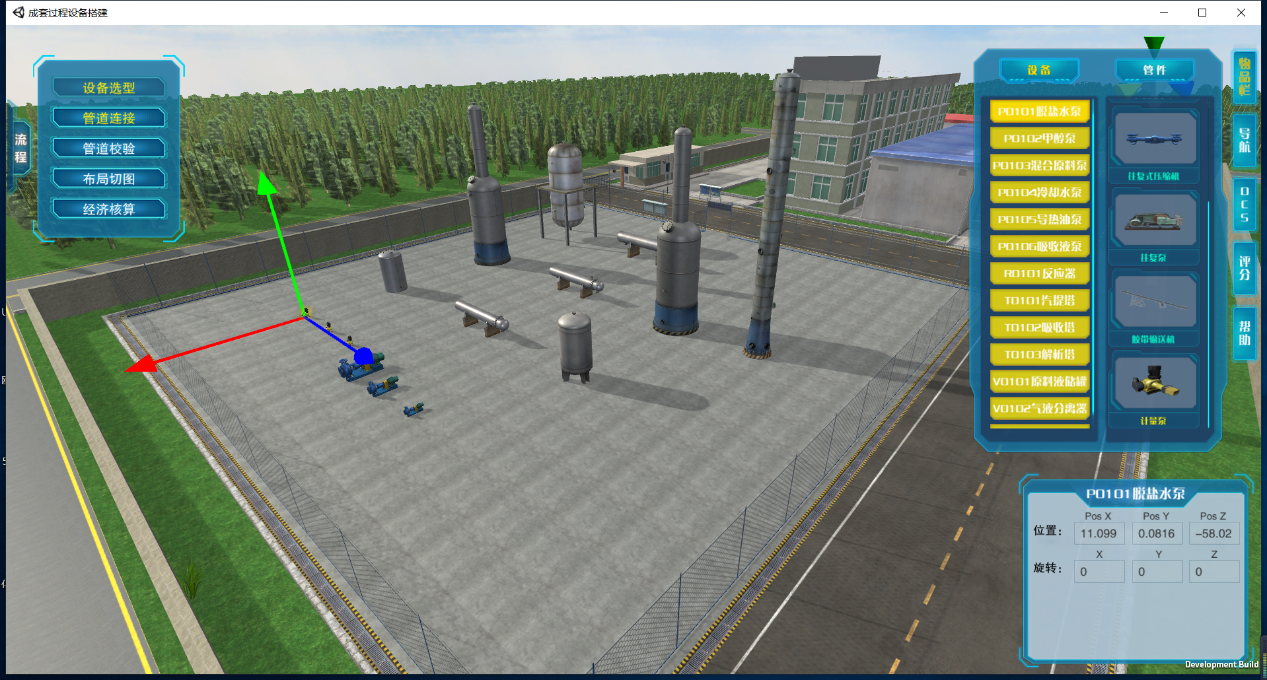

设备选型布局

2、 管道搭建

在完成设备选型后，进入管道搭建模块，在场景内可进行自由搭建，为提高搭建效率，设置了多种便捷交互操作，如：管线属性设置、管线拖拽延长（快捷键T）、透视模式以及正交模式、自动吸附等功能，学生可根据给定的生产工艺进行搭建，系统根据搭建结果自动评定。

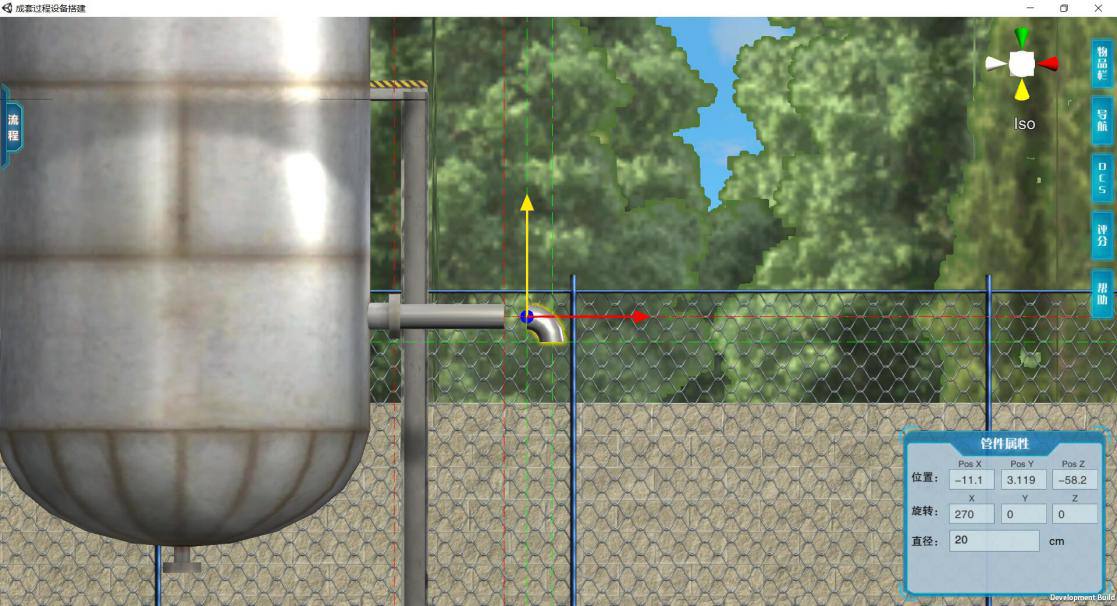

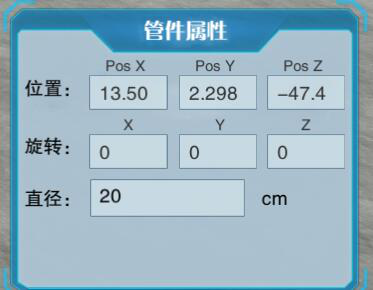

管道属性

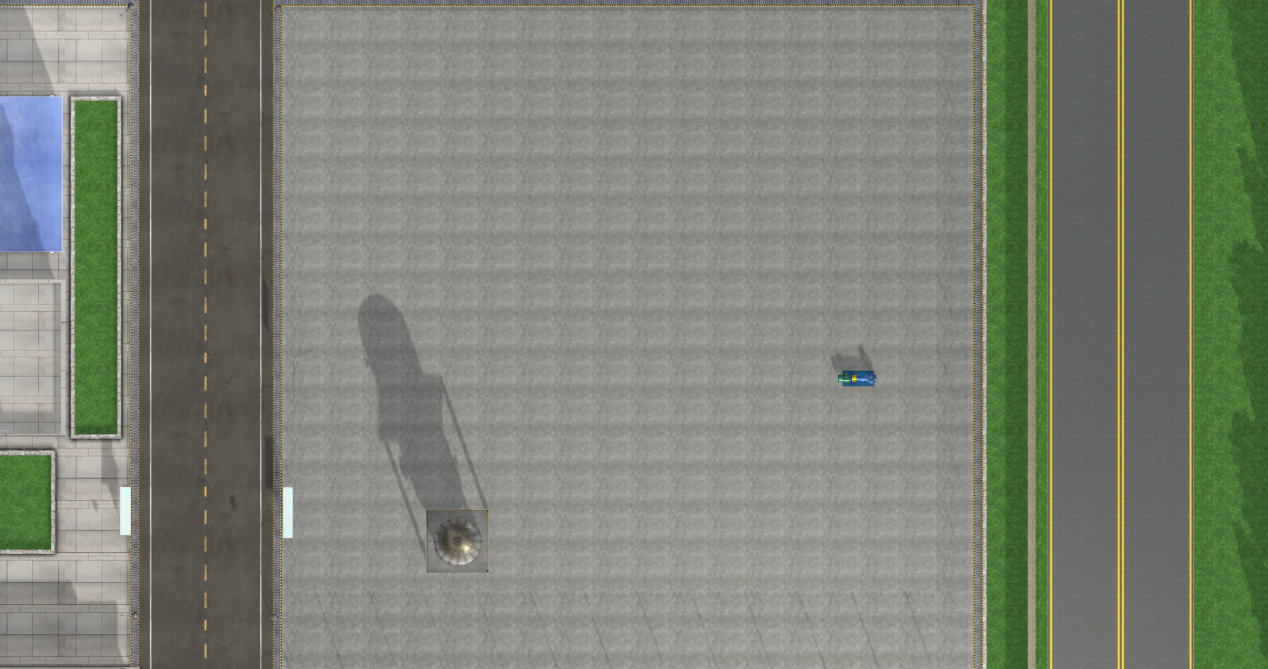

正交视图

1、 布局切图

管道搭建完成后，需要导出设备布局图与管线布局图，使用布局切图功能可方便快捷的将设备及管线布局图导出至本地，用于提交或插入到实验报告中，满足工厂设计的学习要求。

设备布局图

5、 经济核算

完成整个三维厂区的搭建后，对用到的设备、管线等部件进行经济核算，得到厂区建设所需要的经济成本，设备单价或管线单价可根据实际情况修改定义，满足当前市场价格的变化。

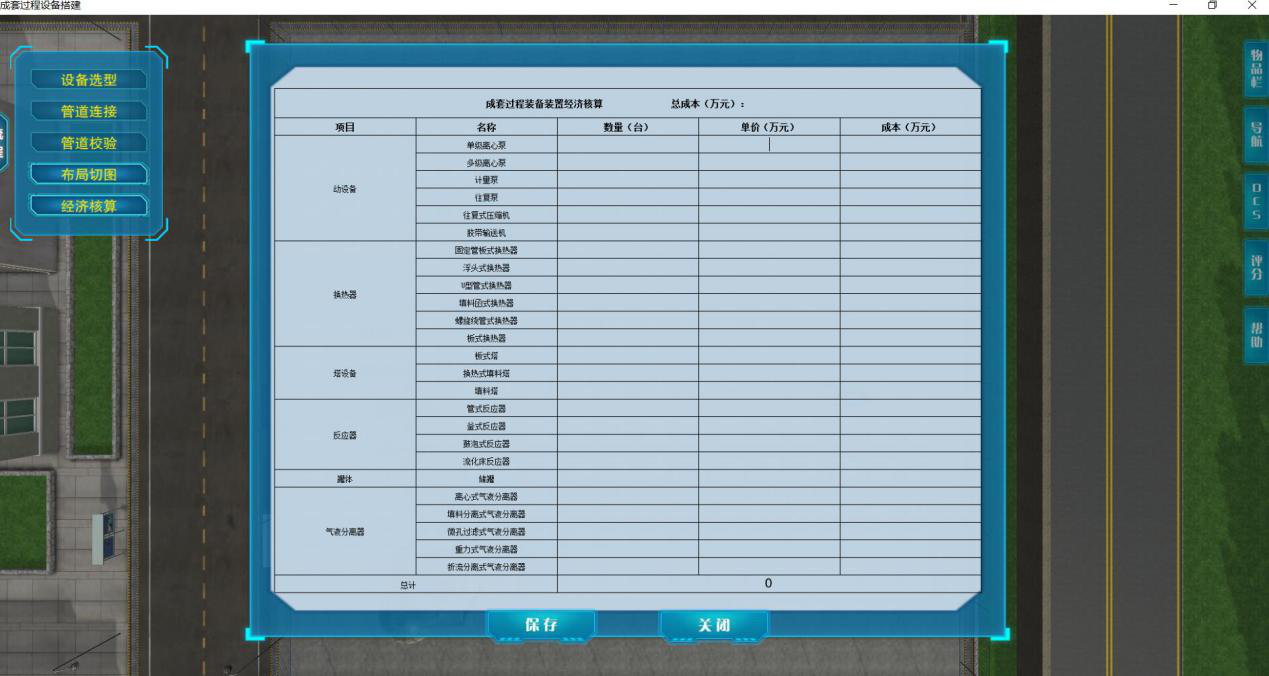

经济核算表

1、 辅助功能

（1） 物品栏

用于存放设备布局与管线搭建用到的设备与管道配件，使用时拖出即可。（2） 导航

展示当前工艺设备的参考布局图，确定布局的正误。



（3） 工艺图

展示正常工艺流程图，用于管道搭建时的流程参考

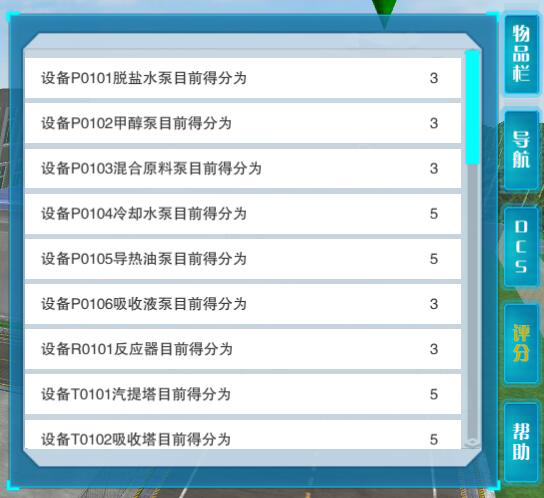

（4） 评分

对设备选型布局、管道搭建等部分的操作进行自动评定。

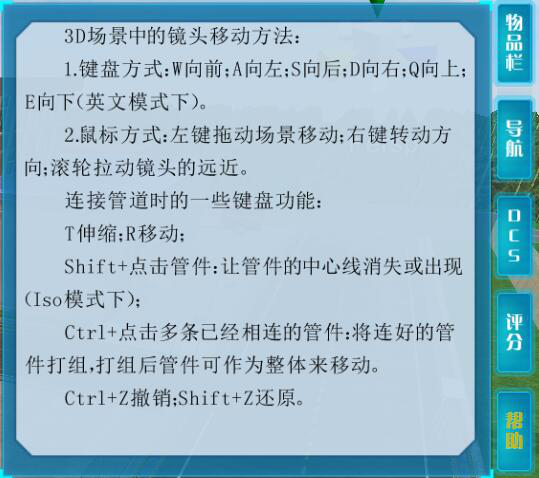

（5） 操作帮助

对软件各部分的操作方式说明，便于快速上手。
