化工单元实训区之精馏操作实训装置

精馏原理：

精馏通常在精馏塔中进行，气液两相通过逆流接触，进行相际传热传质。液相中的易挥发组分进入气相，气相中的难挥发组分转入液相，于是在塔顶可得到几乎纯的易挥发组分，塔底可得到几乎纯的难挥发组分。料液从塔的中部加入，进料口以上的塔段，把上升蒸气中易挥发组分进一步增浓，称为精馏段；进料口以下的塔段，从下降液体中提取易挥发组分，称为提馏段。从塔顶引出的蒸气经冷凝，一部分凝液作为回流液从塔顶返回精馏塔，其余馏出液即为塔顶产品。塔底引出的液体经再沸器部分气化，蒸气沿塔上升，余下的液体作为塔底产品。塔顶回流入塔的液体量与塔顶产品量之比称为回流比，其大小会影响精馏操作的分离效果和能耗。

欧倍尔依托1000余所高校、企业用户软硬件项目开发经验，推出智慧化工实训基地建设整体解决方案，与天津大学化工基础实验中心进行战略合作，建设化工实训基地。化工实训基地建有化工单元实训区。

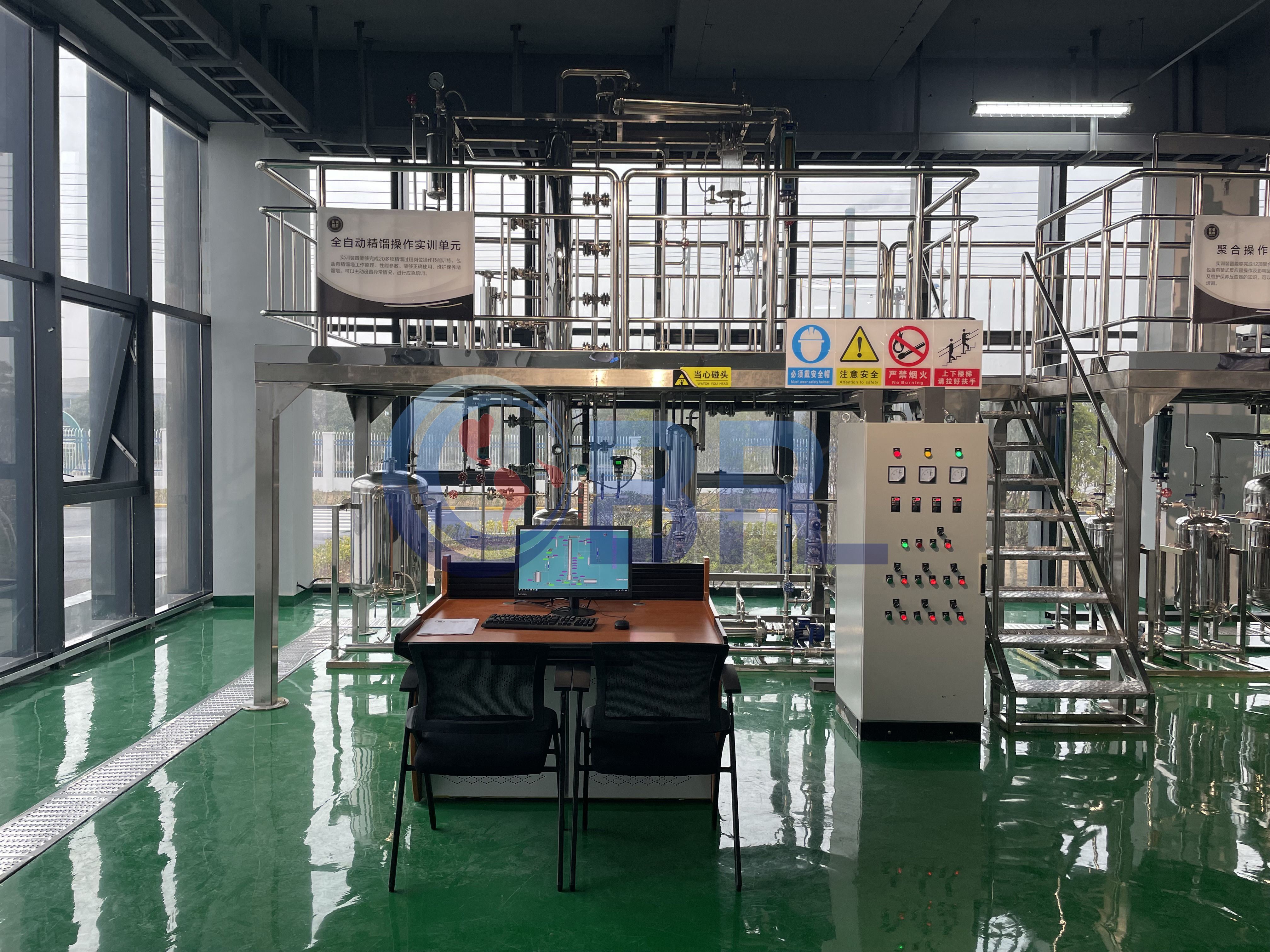

化工单元实训区之精馏操作实训装置

欧倍尔精馏操作实训装置具备设备远程操控技能、DCS控制功能、故障设置功能、职业鉴定功能、技能考核、技能竞赛功能，能够实现职业鉴定、技能培训、技能考核。



精馏操作实训装置主要技术指标和功能：

（1）装置能够完成22项精馏过程岗位操作技能训练，包括精馏岗位操作技能训练、原料液体输送岗位操作技能训练、再沸器加热岗位操作技能训练等技能训练，工艺文件准备技能训练，开车前的动、静设备检查技能训练，检查原料液及冷却水、电气等公用工程的供应情况技能训练，制定开车步骤、编制好岗位操作规程、制定操作记录表格的技能训练，冷凝系统水量及回流温度调节技能训练，原料液浓度配置与进料流量的调节技能训练，精馏装置开车操作技能训练，精馏装置正常操作技能训练（以全回流操作为例），精馏装置连续生产操作技能训练（由全回流操转换到部分回流操作），精馏装置停车操作技能训练（以部分回流操作为例），塔釜再沸器加热量的控制技能训练，塔釜液位测控技能训练，全回流条件下精馏塔稳定性分析与判断技能训练，连续进料下部分回流操作技能训练，进料预热系统调节技能训练，精馏塔内压力系统的调节技能训练，回流罐液位自动控制技能训练，间歇精馏恒回流比操作技能训练，间歇精馏恒组成操作技能训练，精馏塔减压系统控制和操作技能训练，减压精馏塔全回流操作技能训练，精馏岗位化工仪表操作技能训练，全回流和部分回流条件下总板效率的测定技能训练。

（2）装置能够使学员了解回流比、温度计、流量计、液位计、压力计的结构、测量原理和操作方法。

（3）装置能够使学员了解精馏塔工作原理、性能参数、能够正确使用、维护保养精馏塔。

（4）装置能够使学员了解精馏过程其他所需的设备如（冷凝器、真空泵、再沸器、加热器等）的结构、工作原理及其使用方法。

（5）装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。

（6）装置具有故障设置功能，通过无线遥控器隐蔽发出故障干扰信号，能使正常运行装置出现真实异常现象，培训学员发现、分析、排除工业生产过程故障的技能。

（7）装置提供数字通讯信号使DCS控制室的计算机对现场数据进行采集、监控。

（8）装置使学员掌握精馏方面的理论知识（精馏基本概念和精馏的基本计算等）完成精馏过程的性能测定。

欧倍尔精馏操作实训装置可供企业进行员工培训，助力化工企业人才技能培训，促进企业高质量发展。
