欧倍尔化工仪表实训区之变送器调校实训设备

压力变送器调节步骤

1、将压力变送器安装在标准压力校准装置上,打开右端盖并按要求接线；

2、打开变送器安装的左端盖通电预热2-5分钟；

3、用小螺刀调节线路板模块上（Z）电位器的位置，使测量下限对应4mA；

4、将压力升至量程上限稳定后，用小螺刀调节线路板模块上（R）电位器的位置使量程上限值对应20mA；

5、将压力再降到测量下限重复（3）（4）步骤使之准确，并可分几点测量线性，重复性等。

欧倍尔与天津工业大学合作，建设化工实训基地，助力员工培训。实训基地建有化工单元实训区、化工仪表实训区、设备维修维护实训区、特种作业人员安全技术实训区、安全作业应急演练实训区、安全警示教育实训区。

化工仪表实训区之变送器调校实训设备

（1）系统组成：整套校验系统由压力变送器、压力校验仪、指针压力表、数字万用表、手操器、变送器安装托架、管路连接接头及附件等组成。

（2）实训装置用于仪表工压力变送器的安装、校验线路的连接、组态、校准、校验表格填写与数据处理等技能。

（3）完成仪器使用、仪表选型、测量点选择、仪表安装、仪表调校、回路测试等功能。

（4）能够实现仪表初、中、高级工的技能鉴定。

（5）能够实现“仪表技能大赛压力变送器调校竞赛项目”的考核。

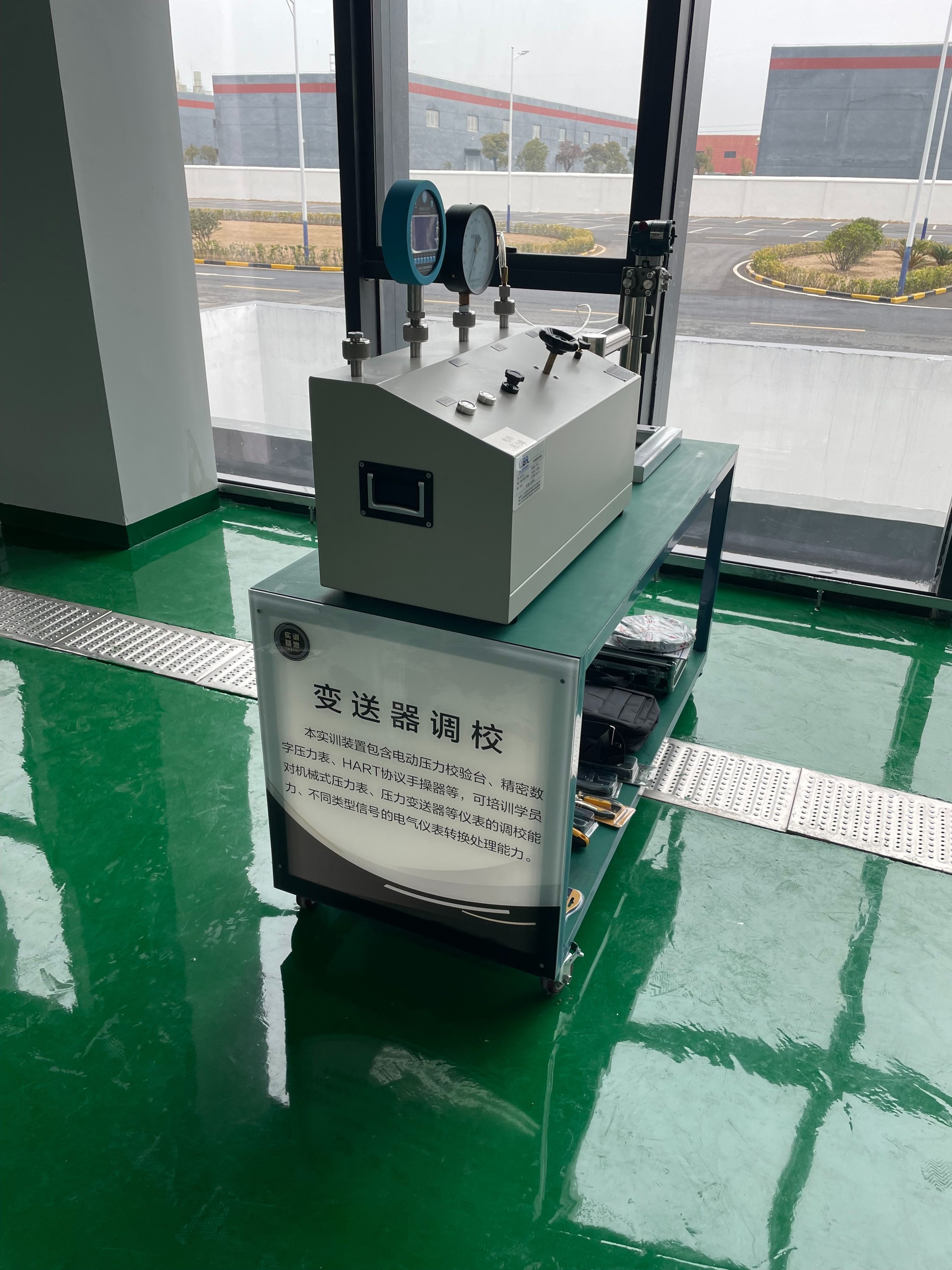

合作案例---星火化工仪表区变送器调校实训设备

欧倍尔化工仪表实训区之变送器调校实训设备方便员工进行操作培训。
