简单交直流系统潮流与最优潮流虚拟仿真软件

简单交直流系统潮流与最优潮流虚拟仿真软件基于数字仿真运行平台开发，利用虚拟现实技术，以3D形式模拟简单交直流系统场景和控制操作流程。在虚拟简单交直流系统里，学员可以根据自己的需要选择不同培训内容，为学员提供了丰富的练习实验内容。

功能配置

简单交直流系统潮流与最优潮流，是建立在一个两端交直流系统的潮流与最优潮流计算过程的学习流程。其中直流系统为双极±500KV，交流系统为单回路500kv，交直流并联。软件分为实验介绍、主界面（接线图）、直流线路参数设置、支路参数、直流线路数据、潮流计算结果、最优潮流结果七个部分组成。

1、实验介绍

本部分主要说明了潮流计算的一般方法，特别是交直流系统潮流计算的特殊之处，并以统一迭代法为例，简述了交直流系统潮流计算的基本步骤。

2、主界面

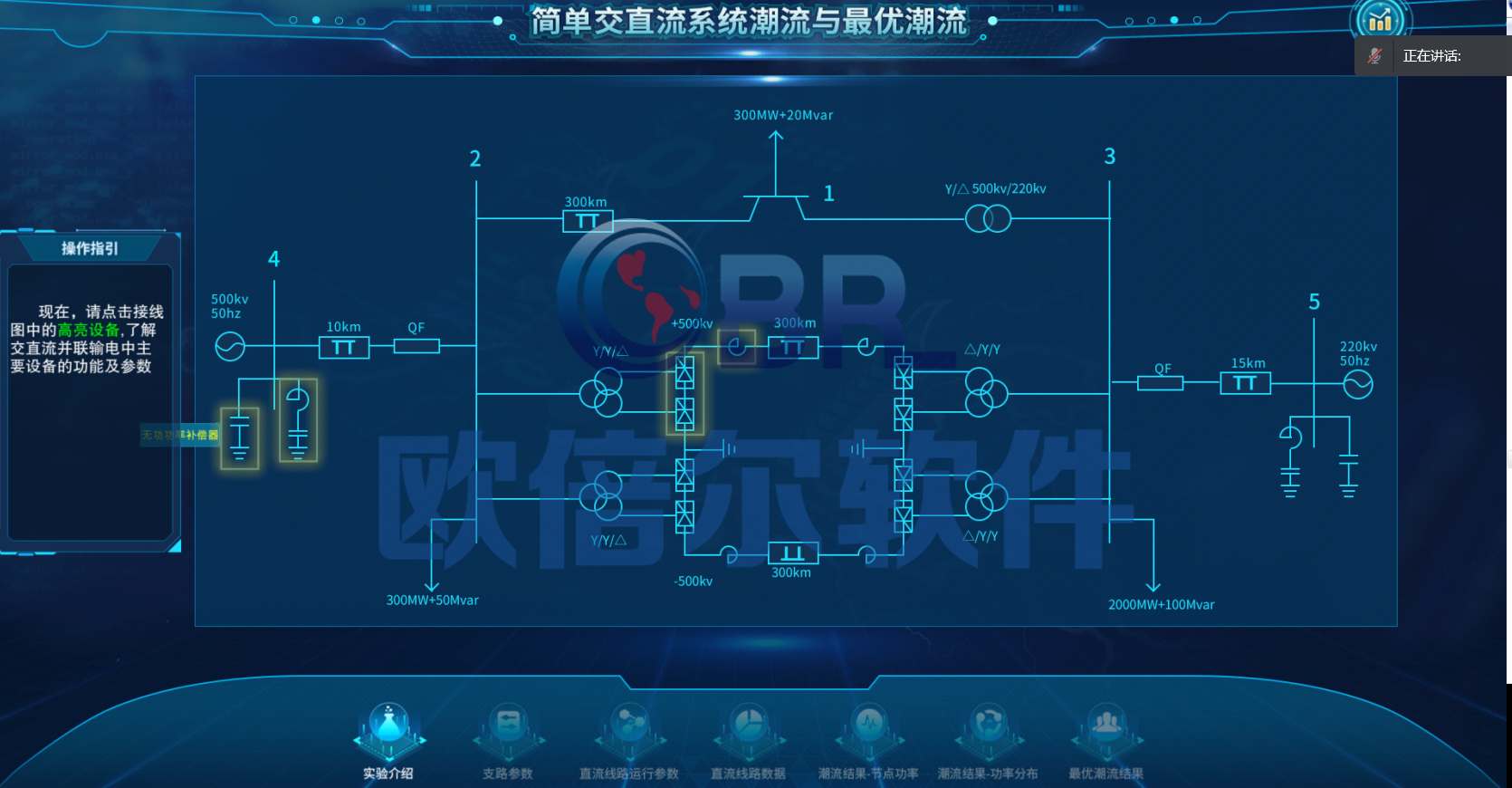

主界面部分由交直流系统的接线图和设备介绍、潮流曲线图等部分组成。接线图展示了软件所用交直流系统模型的各节点的联结方式及各设备的基本参数。点击设备图标，可以查看每个设备的详细介绍与各项参数。还可以在潮流曲线图中查看每个节点瞬时的潮流变化。
3、直流线路参数设置

直流线路参数模块可以自行输入直流线路的运行电压和电流，从而得到不同的潮流计算结果。

4、支路参数

支路参数模块可以查看潮流计算过程中所用到的各支路阻抗。

5、直流线路数据

直流线路数据模块内为直流线路的潮流计算结果，直流功率、电压、控制角等。

6、潮流计算结果

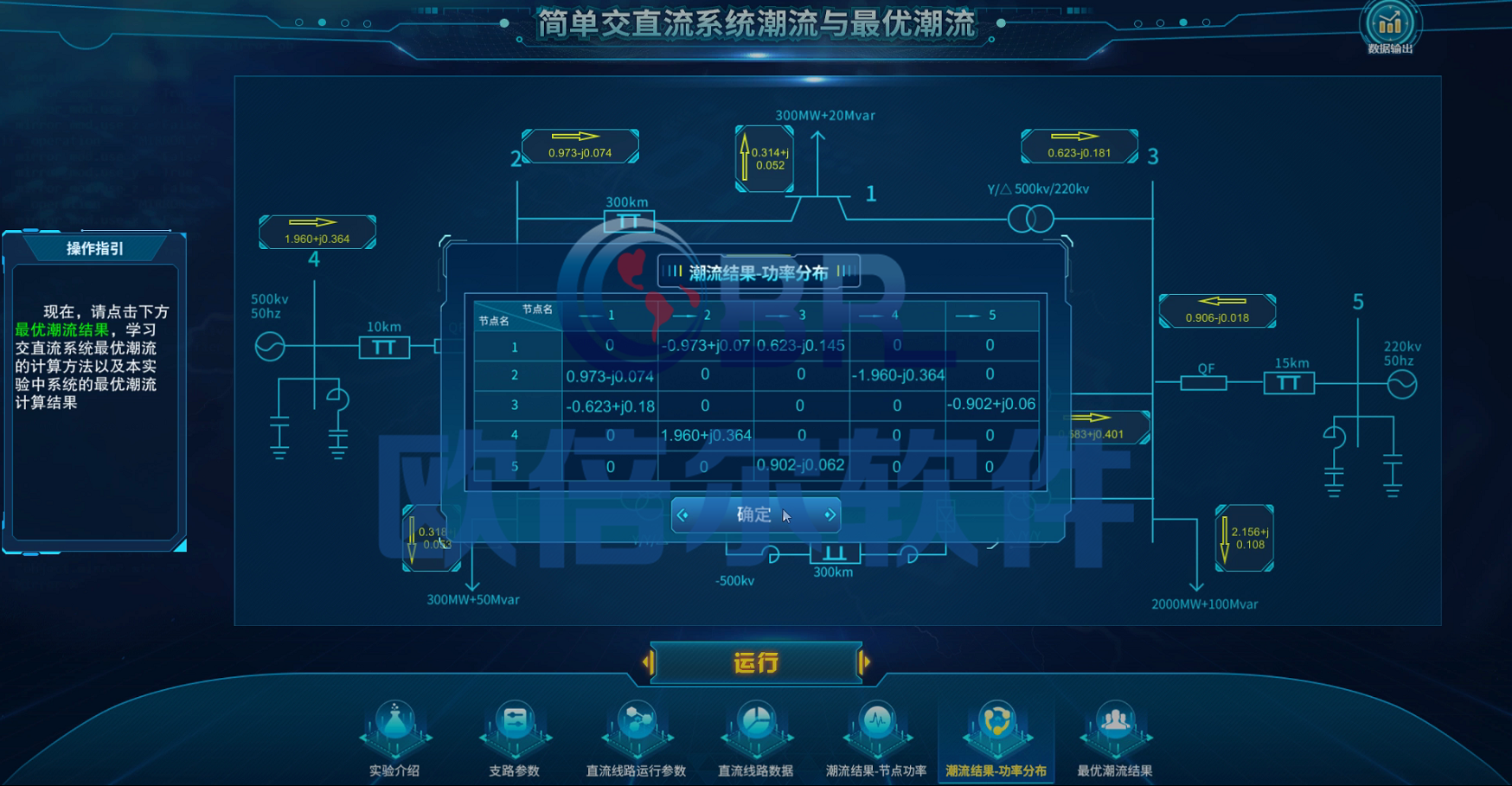

潮流计算结果模块可以查看各节点的电压、相位、有功、无功以及各支路间的功率分布情况。

7、最优潮流结果

最优潮流结果模块分为两部分:数学模型和算法，主要介绍了本实验所用交直流系统的数学模型以及最优潮流的计算过程（内点法）；最优结果展示了最优潮流的计算结果。
