产品推介 | 三维组态虚拟仿真平台——三维开发工具

北京欧倍尔自主研发的三维组态虚拟仿真平台（虚拟现实）利用三维可视化技术，引入自由组态模块化开发理念，将工业化生产中涉及的场景、设备、生产数据等环节进行模块化开发，为用户提供自由调用、任意组合的开放操作平台，最大程度上满足不同用户的个性化需求，可用于厂区设计、车间设计、工艺设计与生产验证、生产设备模型调试、控制算法模型调试、安全培训等。

软件构成

1.模块构建系统

软件以系统模块的形式提供物性数据库，也支持用户自定义模块库。导入fbx格式的三维模型文件即可创建一个模块，模块创建后可以增加输入输出端口，编写C语言的仿真算法，编译算法，运行模型，调试数据。



2.工艺构建系统

软件内置多种3D场景，选择3D场景后即可从模块库中选择仿真模块搭建整个工艺流程，连接模块的输入输出端口，设计整个工艺的设备管线布局。

3.运行调试系统

工艺流程搭建完成后，可以编写项目的仿真算法，然后编译运行项目。项目运行中可以查看工艺运行的实时状态，调节各个仿真模型的数据，验证生产数据。

4.全程可视化工具

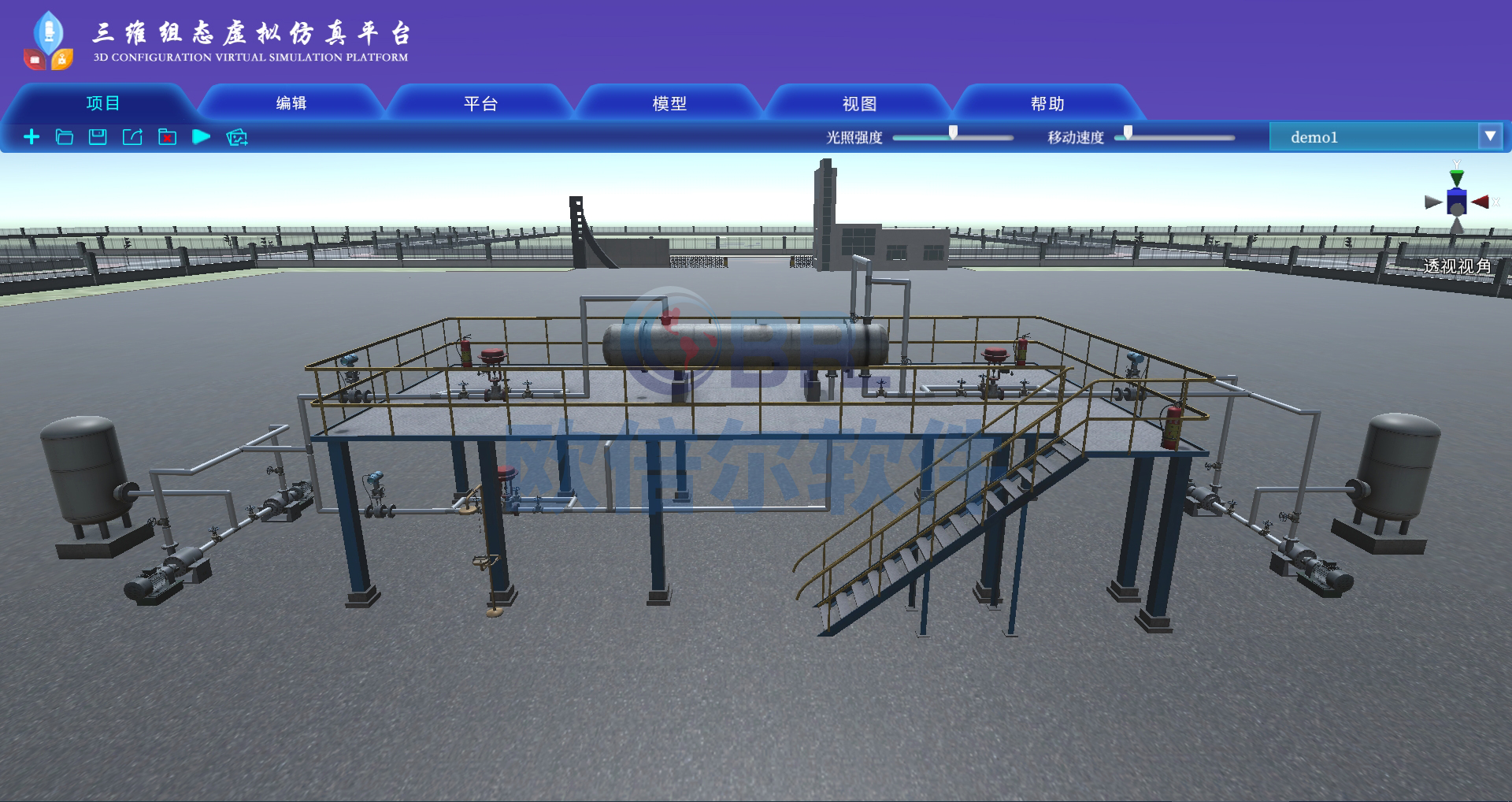

三维组态虚拟仿真平台提供一个可用于三维可视化搭建的工具，利用所见即所得的方式帮助用户便捷地完成对复杂工艺流程的三维绘制，且能对搭建的工艺流程实现工艺参数的实时监控。

软件特点

1.积木式自由搭建

从3D模块库中选择模块组合整个工艺流程。用户既可在三维场景中自由拖拽模块，随意摆放组合，也可通过XYZ轴坐标值快速定位模块位置。连接模块的输入、输出端口可以在设备之间创建管道，管道在拐弯处生成拐点。管道上新增、删除拐点或者调整拐点位置即可随意调整管道走向，以求最贴合工艺要求和工程规范。

2.三维场景与工艺数据相结合

三维组态虚拟仿真平台坚持场景仿真和工艺仿真相结合。采用给3D模块添加变量或绑定外部数据的形式，将运行数据与仿真模块结合；在模块和项目中编写C语言仿真模型算法，将实际工艺原理以算法的形式体现在软件中，实现项目运行中的实时显示功能，并且可以在工艺运行过程中调试各个仿真模块的数据。

3.从使用者到创作者

三维组态虚拟仿真平台内置部分系统模块，用户可以使用现有模块搭建工艺。此外，结合模块创建工具，用户可以自定义任意三维模块，真正让用户从一个虚拟仿真的使用者到虚拟仿真的创作者，赋予了创作者无限的可能性。



4.不同版本优势互补

三维组态虚拟仿真平台有线上登录版和线下安装两个版本。线上版无需安装，是由远程服务器支撑的浏览器登录的线上软件，不仅可与同平台的其他板块进行数据通讯，平台用户之间还可以共享项目资源；线下版在本地安装进行线下运算，不仅可以进行三维工艺搭建，还可以编辑模块、增加变量、绑定端口、编写仿真代码。
