一、自动线装调虚拟仿真软件实验项目（点此查看软件演示视频）

自动生产线虚拟仿真实训软件主要功能为装配、接线、PLC通讯、调试，能仿真分布式的控制或PLC主站及远程I/O实现系统控制，从而组成自动加工、装配生产线，真实呈现自动生产线的加工过程。

软件功能：

1、安装模式

二、现代电气控制系统安装与调试虚拟仿真软件

本软件适合本科的自动化专业、电气工程及其自动化专业，职校的机电一体化专业的学生，高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用等专业，该系统能满足学生的理论教学与实践教学需求，训练学生设备的认知、设计、安装、接线、设置、编程、调试、运行与维护、故障排除等多方面的专业技术能力。

本仿真软件以三相异步电动机为控制对象，通过控制电路安装接线，使用户掌握以及加深理解电机控制策略。借助虚拟仿真技术，将基础知识、虚拟实践综合应用，引导学生自主、探究性学习。现代电气控制系统支持三相异步电动机的典型控制实验，学生通过对电机控制线路的安装接线操作，掌握根据原理图安装接线的方法。软件可实现低压电器设备的认知、基础电气控制电路的装调、典型机床电气控制电路的装调、PLC电气控制电路的装调等三维空间内的虚拟仿真操作。

通过实验掌握电机的工作原理可完成的实训项目：（点此查看软件演示视频）

实验一、三相交流异步电动机的点动控制电路连接

实验二、三相交流异步电动机的单向连续转动的控制电路连接

实验三、接触器联锁的三相交流异步电动机正、反转控制电路的连接

实验四、按钮联锁的三相交流异步电动机正、反转控制电路的连接

实验五、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接

实验六、三相交流异步电动机Y-△（手动切换）启动控制电路的连接

实验七、两地控制电路的连接

实验八、普通车床控制电路的连接

实验九、点动与连续转动电路连接

实验十、多台（3台电动机）电动机的顺序控制电路的连接

实验十一、PLC控制交通灯的实训

实验十二、PLC控制电机顺序启动

实验十三、PLC控制三相异步电动机Y-△启动电路

实验十四、电动机往返行程控制电路实验


软件内容：

1、知识点学习模块

进入教学模式操作界面后，系统提供任务来源、任务描述、能力目标、相关知识与技能、知识准备、设备认知、理论学习等内容。完成每个训练任务的知识准备和理论知识学习，系统将自动完成理论水平测试。

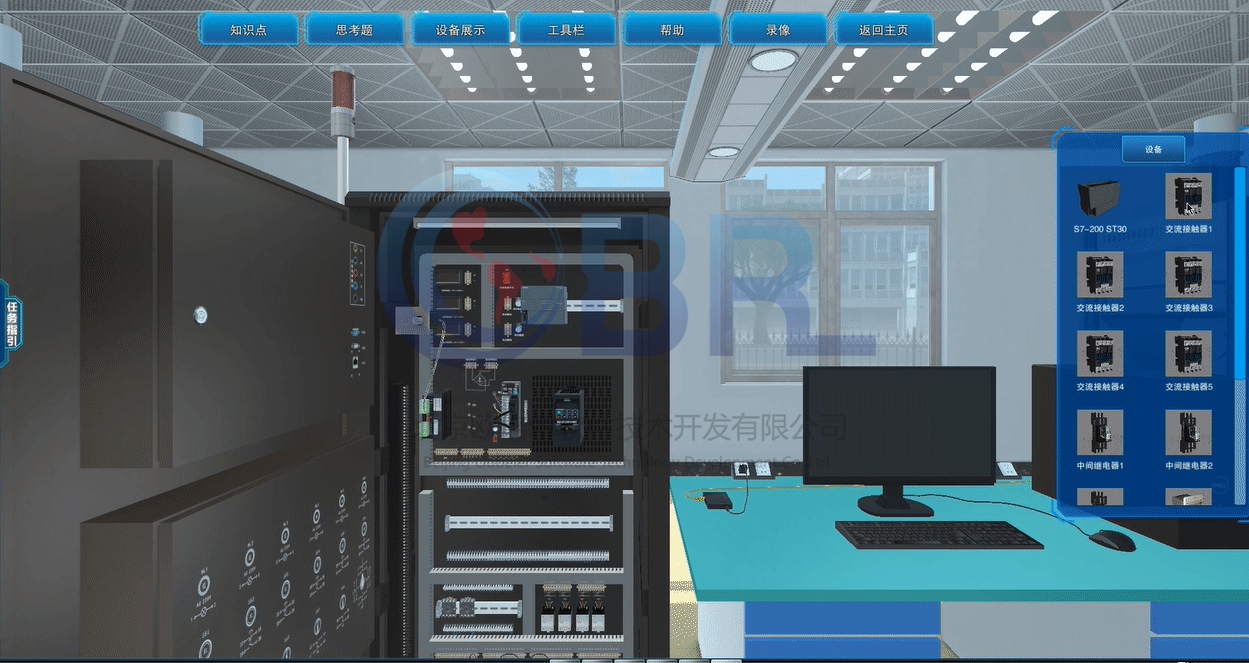

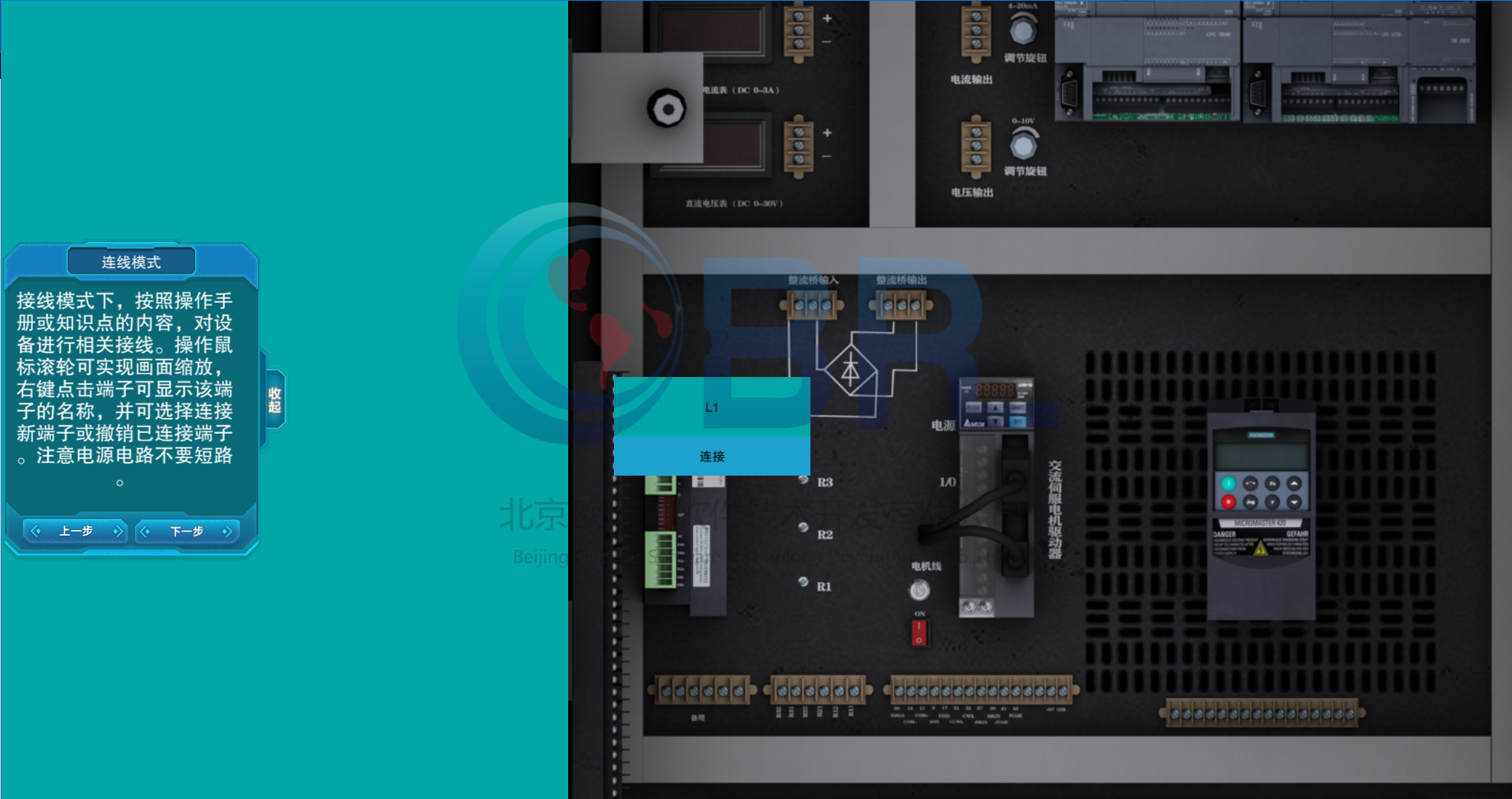

2、安装与电气接线模块

在练习模式下，学生可以自由组装各种元器件以搭建不同的实验环境，再根据实验的控制功能要求进行自由接线。

3、PLC编程与调试模块

可在博图等配套软件中进行相关PLC编程，实现在仿真软件的三维场景中进行实验调试和操作；

4、DCS调试模块

可在三菱等配套软件中进行相关PLC编程，实现在仿真软件的DCS中进行实验调试和操作。


三、化工实训装置自动控制虚拟仿真软件

3D化工实训装置自动控制虚拟仿真软件，可仿真各种流量计的测量实验以及自动控制实验（比例、比例积分、比例积分微分、克服干扰能力实验），学生可在DCS界面中修改相应的设定值，比例、积分和微分的值，在仿真软件内对各类实验进行相关调试，可反复练习直至得出满意结果，该实训项目改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生的学习热情和学习效果。

软件功能：

1、掌握多种流量计的原理及使用方法；

2、掌握液位自动控制系统以及仪表的使用方法；

3、了解控制系统的投运与控制器参数的整定方法。

四、水环境自动控制虚拟仿真软件（点此查看软件演示视频）

软件以污水处理工艺作为仿真对象，建立完整的MSBR污水处理工艺流程，包括格栅调节池、沉砂池、AAO、SBR池等污水处理单元，通过PLC和DCS界面来实现全自动流程，使学生能够更加直观的了解MSBR污水处理工艺的自动流程。

软件特点：

1、PLC编程调试功能

软件支持PLC编程与调试功能，用户可根据控制任务编写程序，系统判断编译是否符合编程规则；下载程序后，可在虚拟仿真软件内监控PLC指令下相关设备及仪表的的运行状态，实现系统在PLC自动控制下的虚拟运行。

2、DCS组态技术应用

使用仿DCS作为组态界面，实现在线监视和控制功能。

3、电工仪表的调试

可进行万用表的调试及排故操作。根据故障要求，先对万用表进行调零操作，利用万用表测量电路状态，排除故障。

4、电路设计功能

根据任务要求将器件库中的电路元件拖拽至实验电路原理图的正确位置，并完成原理图接线。可进行实物电路连接，对线材颜色进行选择或切换，已连线路可进行删除等操作，接线错误系统进行报错提示。




五、自动控制虚拟仿真实验平台软件

自动控制虚拟仿真实验平台软件为一款自动控制虚拟仿真实验平台软件，以3D形式模拟自动系统模型和实验操作流程。在虚拟系统里学生可以由教师统一安排实验实作，也根据自己的需要选择不同实验内容，自主进行虚拟实验操作。本软件设置了机械臂为参考对象，利用机械臂的运动情况形象的展示每个实验的参数数据和图像的变化情况，让学生能更直观的感受到自动控制的原理和操作。

软件内容：

1、实验介绍

介绍本实验相关的实验任务。

2、元件介绍

介绍该实验所用到的元件，以及对应元件的详细介绍。

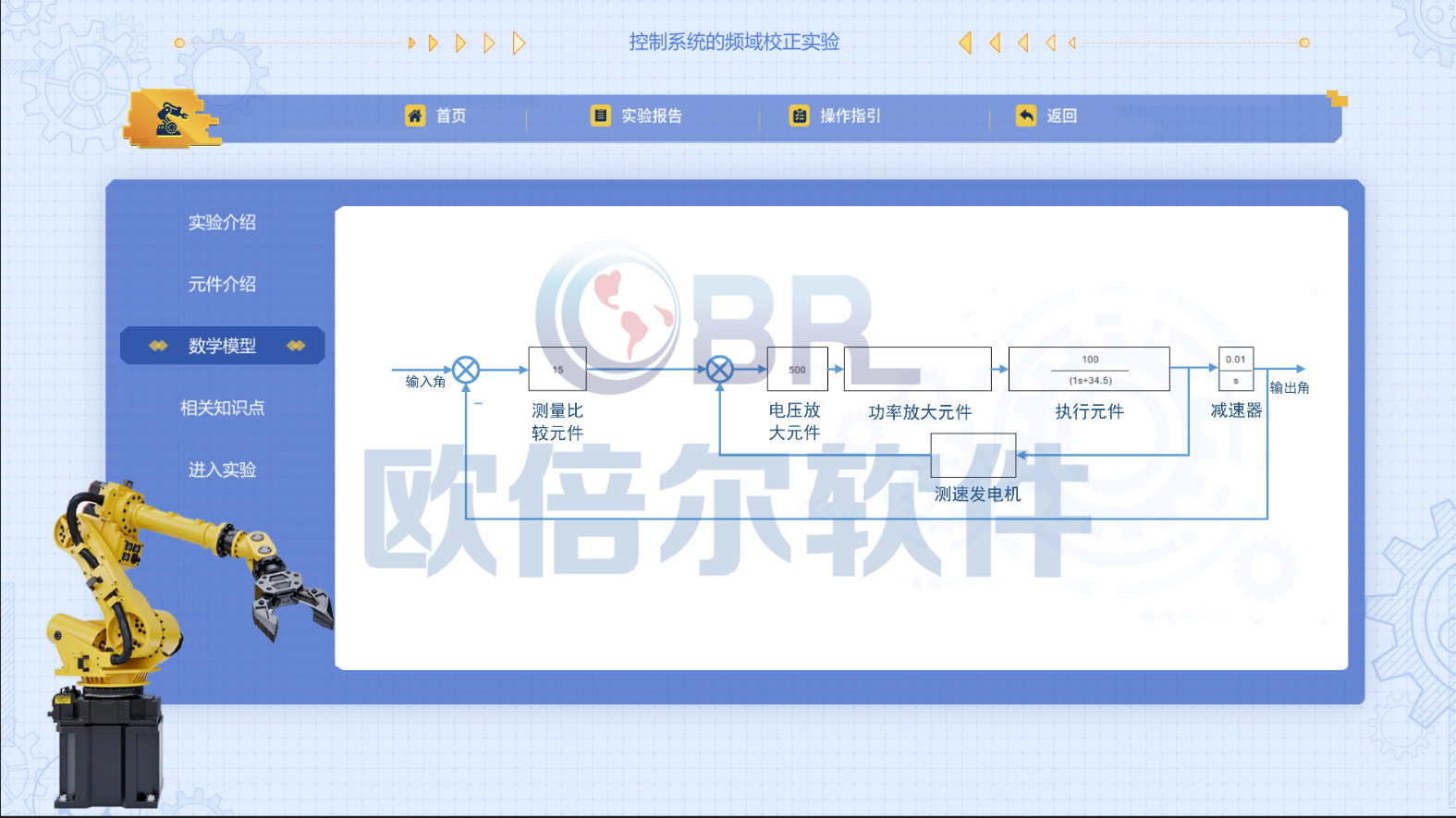

3、数学模型

展示此实验所用到的数学模型，直观地展示出控制系统的整个回路以及其中的各个环节。

4、相关知识点

介绍有关于此实验的知识点，并在有对应知识点测试，可帮助学生更好地了解知识点，也可让老师对学生的掌握程度有更深层次的了解。

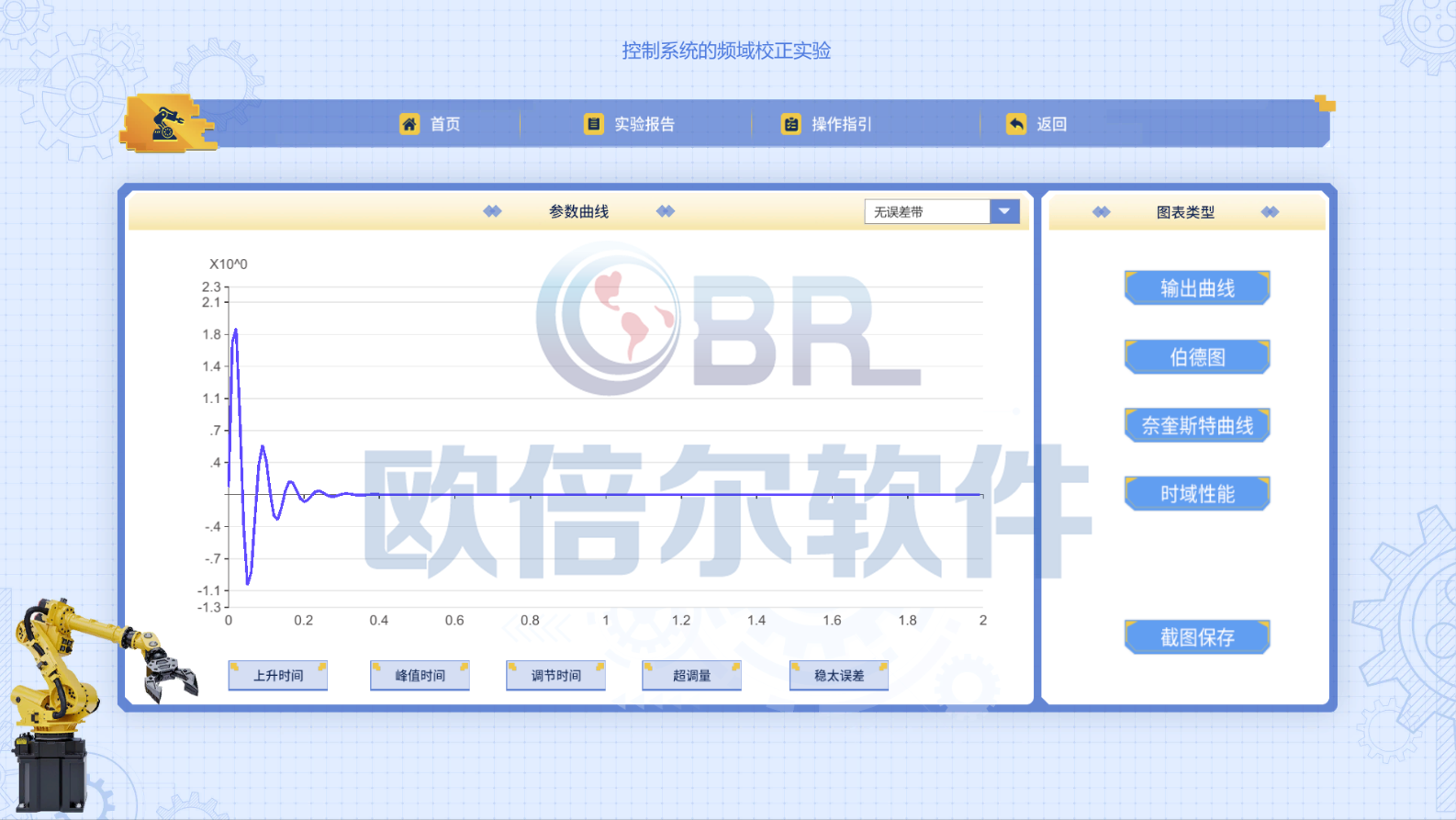

包含对应实验的三维模型及曲线的相关变化，系统稳定时的性能指标，也可查看伯德图以及奈氏曲线图，可通过选择不同输入输出点的曲线变化。

软件可完成实验：

1、自动控制系统模拟实验

2、控制系统时域分析实验（稳定性分析）

3、控制系统时域分析实验（动态性能分析）

4、控制系统时域分析实验（稳态性能分析）

5、控制系统时域分析实验（开环放大系数对稳定性的影响）

6、控制系统的频域分析实验

7、控制系统的时域校正实验

8、控制系统的频域矫正实验

9、自动控制系统的状态空间数学模型建立及系统模拟实验（单系统）

10、自动控制系统的状态空间数学模型建立及系统模拟实验（双输入双输出）

11、控制系统的李雅普诺夫稳定性分析实验（单系统）

12、控制系统的李雅普诺夫稳定性分析实验（双输入双输出）

13、控制系统的状态反馈实验（控制系统的极点配置单系统）

14、控制系统的状态反馈实验（控制系统的极点配置双输入双输出）

15、控制系统的状态反馈实验（带状态观测器的反馈系统单系统）

16、控制系统的状态反馈实验（带状态观测器的反馈系统双输入双输出）
