自动化专业
PLC类虚拟仿真软件
软件列表
自动生产线装调虚拟仿真实训软件
现代电气控制系统安装与调试虚拟仿真软件
制浆造纸过程监测与控制虚拟仿真软件
水环境自动控制仿真软件
一、自动线装调虚拟仿真软件实验项目（点此查看软件演示视频）
自动生产线虚拟仿真实训软件主要功能为装配、接线、PLC通讯、调试，能仿真分布式的控制或PLC主站及远程I/O实现系统控制，从而组成自动加工、装配生产线，真实呈现自动生产线的加工过程。
软件功能：
1、安装模式

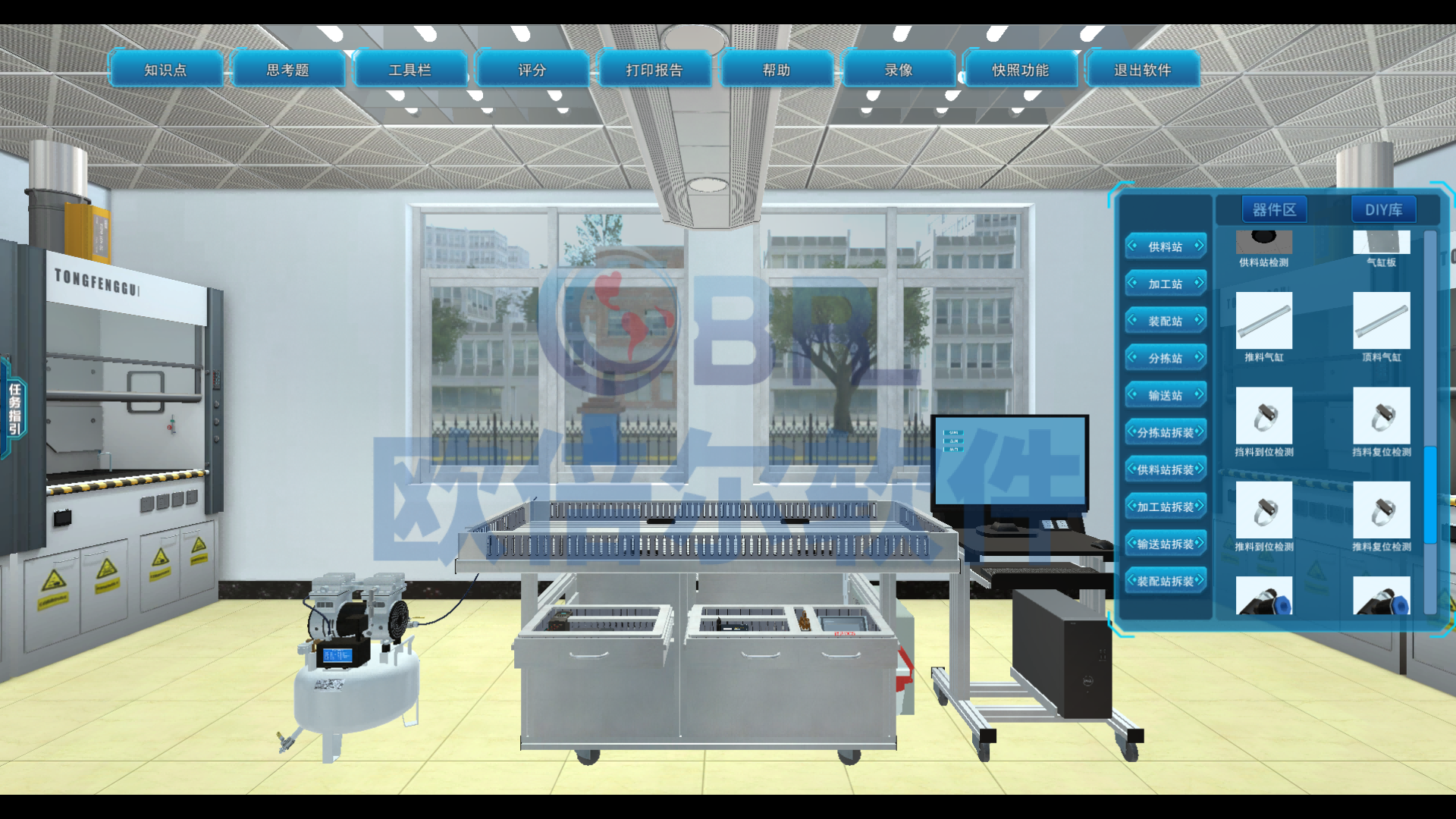

对于已经选定型号的元器件及设备，可将其安装摆放到三维场景中。安装方式可分为模块组装、单站装配、整站装配。
2、接线

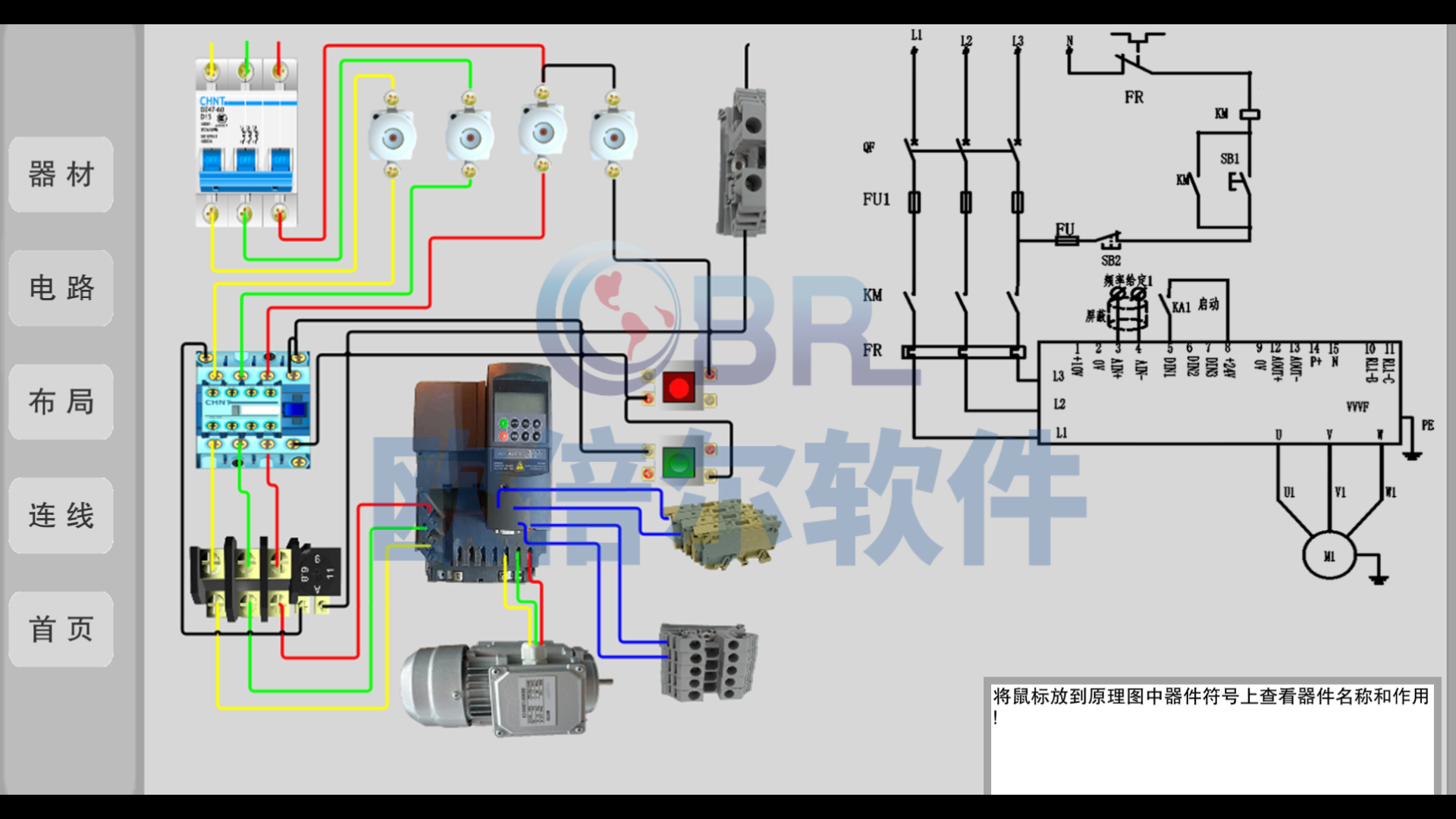

电路连接模式：系统提供器材、电路认知、器材布局、自由接线操作。学生通过选择线材可以接线，系统判断连线是否正确。
3、气管连接模式
管道连接是将每个单站的气缸和电磁阀组单独抽离出来，让学生在2D界面以类似接线的方式完成管道连接，然后去3D场景中确认对应管道是否连接正确;然后在测试界面模拟利用电磁阀手动调试的过程。
4、调试
运行模式下自动生产线设备操作需要与PLC程序结合并借助DCS画面实现控制需求。该模式下，每个单站又分为自动手动两种状态，手动模式下可以借助 DCS页面实现对每个单站每个设备的手动控制，自动模式下，只需手动完成上料操作即可实现单个物料的自动分拣流程。
二、现代电气控制系统安装与调试虚拟仿真软件
本软件适合本科的自动化专业、电气工程及其自动化专业，职校的机电一体化专业的学生，高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用等专业，该系统能满足学生的理论教学与实践教学需求，训练学生设备的认知、设计、安装、接线、设置、编程、调试、运行与维护、故障排除等多方面的专业技术能力。

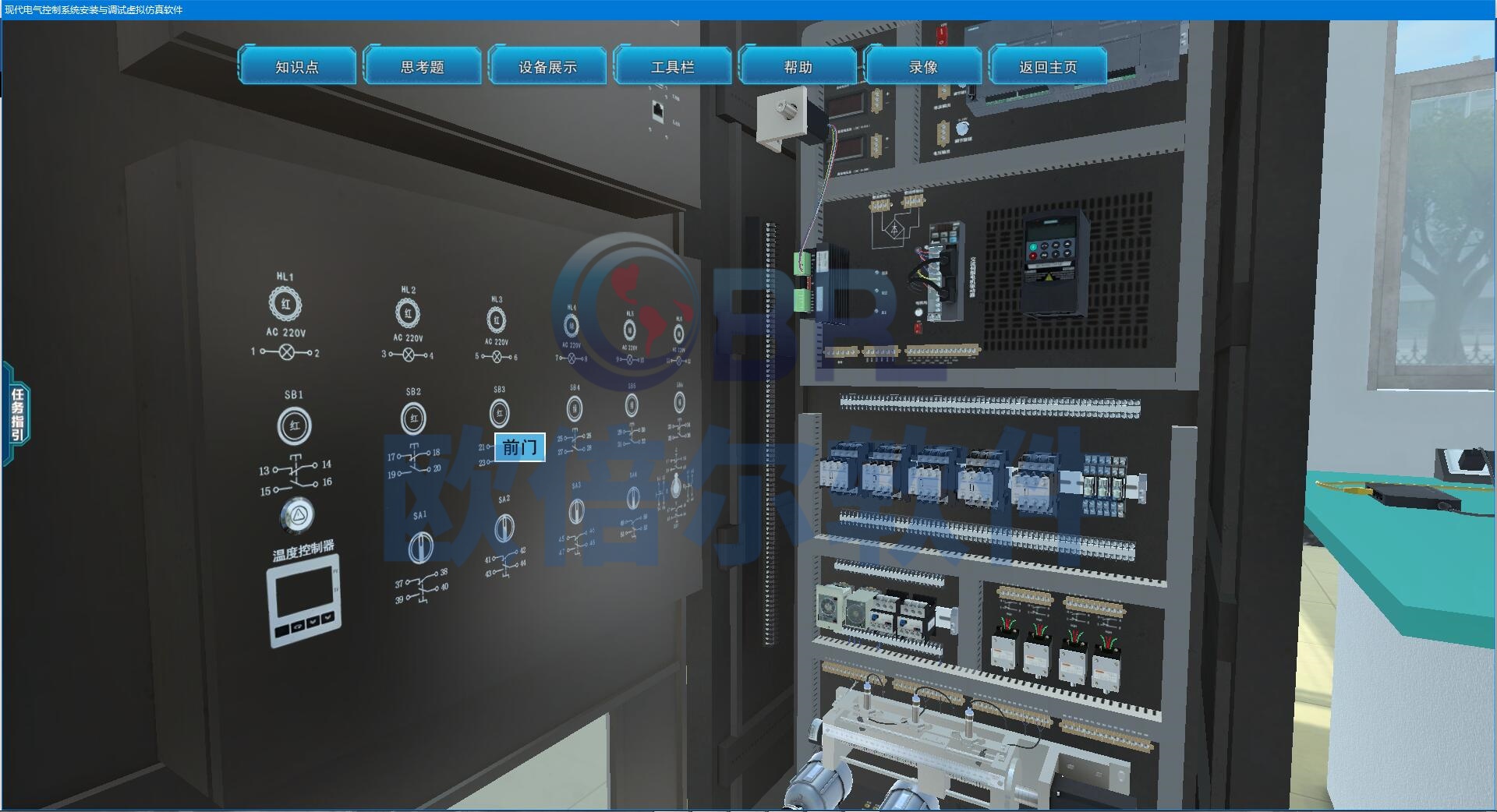

本仿真软件以三相异步电动机为控制对象，通过控制电路安装接线，使用户掌握以及加深理解电机控制策略。借助虚拟仿真技术，将基础知识、虚拟实践综合应用，引导学生自主、探究性学习。现代电气控制系统支持三相异步电动机的典型控制实验，学生通过对电机控制线路的安装接线操作，掌握根据原理图安装接线的方法。软件可实现低压电器设备的认知、基础电气控制电路的装调、典型机床电气控制电路的装调、PLC电气控制电路的装调等三维空间内的虚拟仿真操作。
通过实验掌握电机的工作原理可完成的实训项目：（点此查看软件演示视频）
实验一、三相交流异步电动机的点动控制电路连接
实验二、三相交流异步电动机的单向连续转动的控制电路连接
实验三、接触器联锁的三相交流异步电动机正、反转控制电路的连接
实验四、按钮联锁的三相交流异步电动机正、反转控制电路的连接
实验五、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接
实验六、三相交流异步电动机Y-△（手动切换）启动控制电路的连接
实验七、两地控制电路的连接
实验八、普通车床控制电路的连接
实验九、点动与连续转动电路连接
实验十、多台（3台电动机）电动机的顺序控制电路的连接
实验十一、PLC控制交通灯的实训
实验十二、PLC控制电机顺序启动
实验十三、PLC控制三相异步电动机Y-△启动电路
实验十四、电动机往返行程控制电路实验
软件内容：
1、知识点学习模块
进入教学模式操作界面后，系统提供任务来源、任务描述、能力目标、相关知识与技能、知识准备、设备认知、理论学习等内容。完成每个训练任务的知识准备和理论知识学习，系统将自动完成理论水平测试。
2、安装与电气接线模块

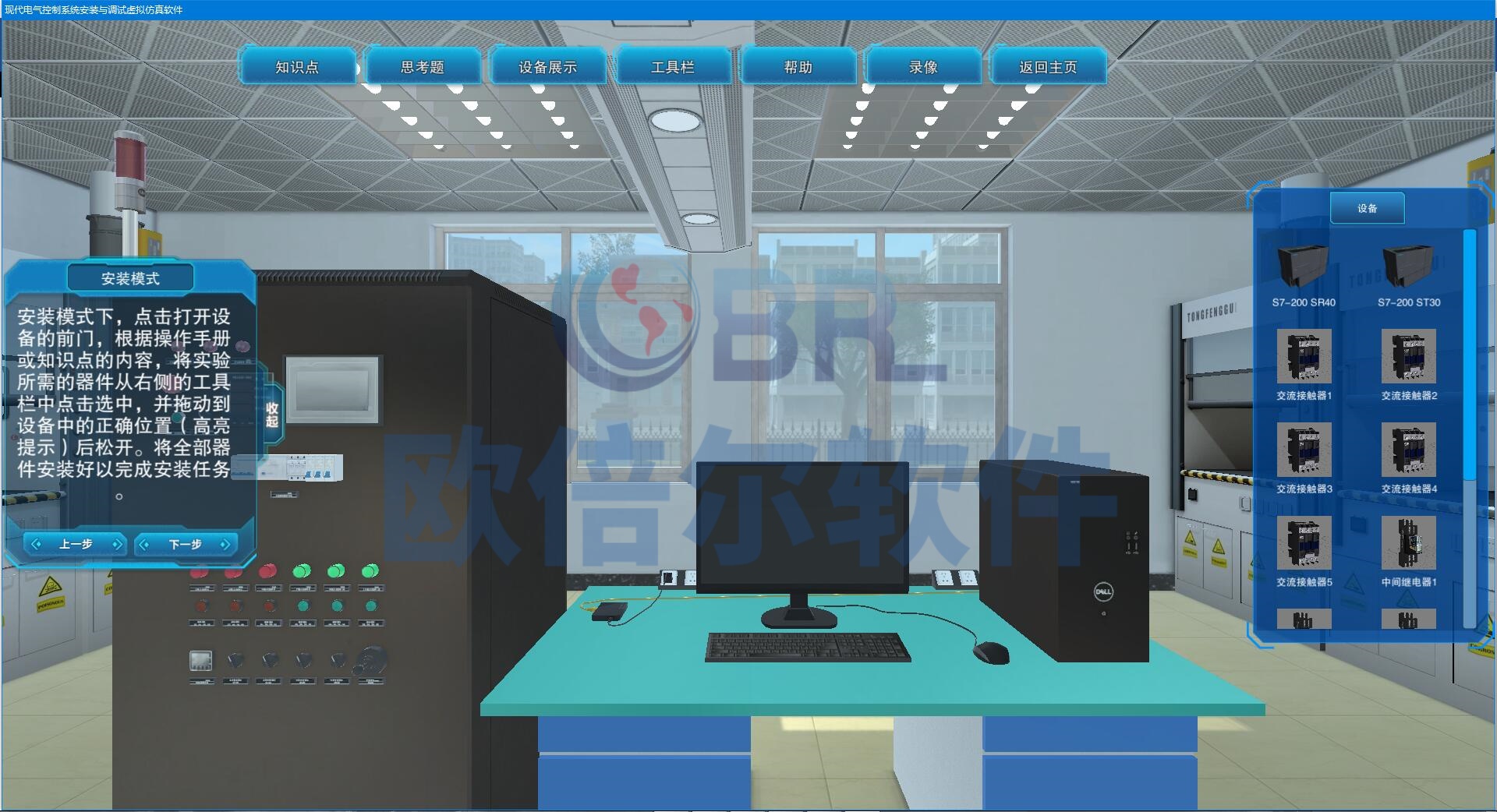

在练习模式下，学生可以自由组装各种元器件以搭建不同的实验环境，再根据实验的控制功能要求进行自由接线。
3、调试模块
学生可借助博图或GX-works2等PLC编程软件及其相关的仿真工具进行相关PLC编程与程序下载测试，实训系统支持仿真软件与PLC编程软件进行实时通讯，从而控制软件场景或DCS组态页面的设备动作并实时监控设备运行状态，实现在仿真软件中进行实验调试和操作。
软件功能：
1、装配模块
学生可以按照实验要求自由组装各种元器件以搭建不同的实验环境；
2、接线模块
根据实验的控制功能要求进行自由接线；
3、PLC编程与调试模块
可在博图等配套软件中进行相关PLC编程，实现在仿真软件的三维场景中进行实验调试和操作；
4、DCS调试模块
可在三菱等配套软件中进行相关PLC编程，实现在仿真软件的DCS中进行实验调试和操作。
三、制浆造纸过程监测和控制虚拟仿真软件（点此查看软件演示视频）

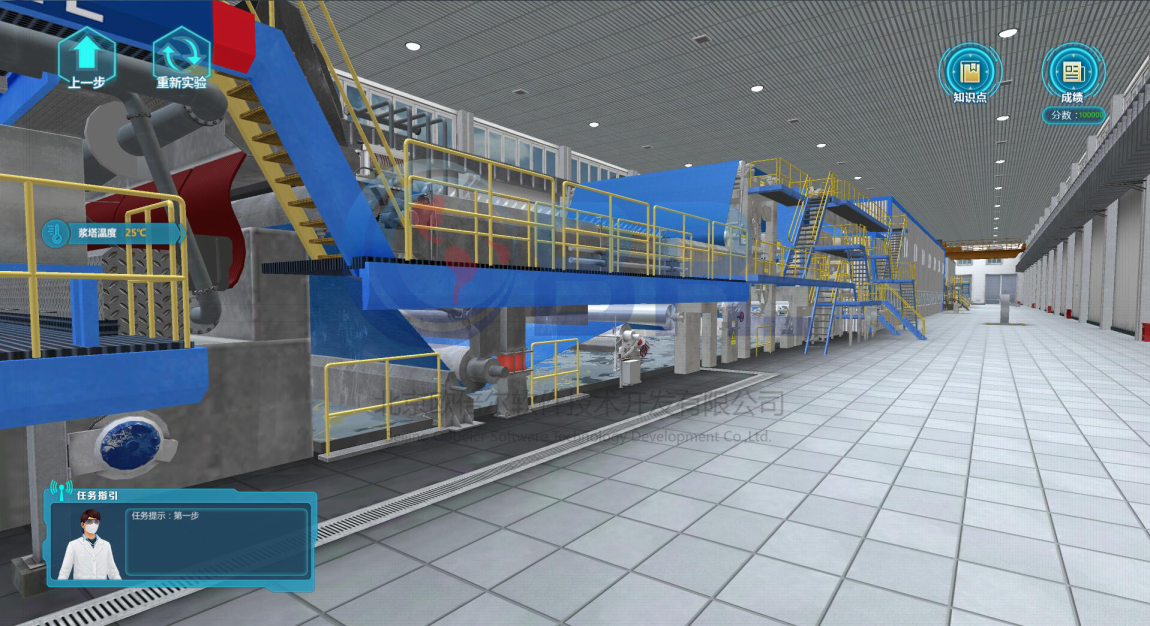

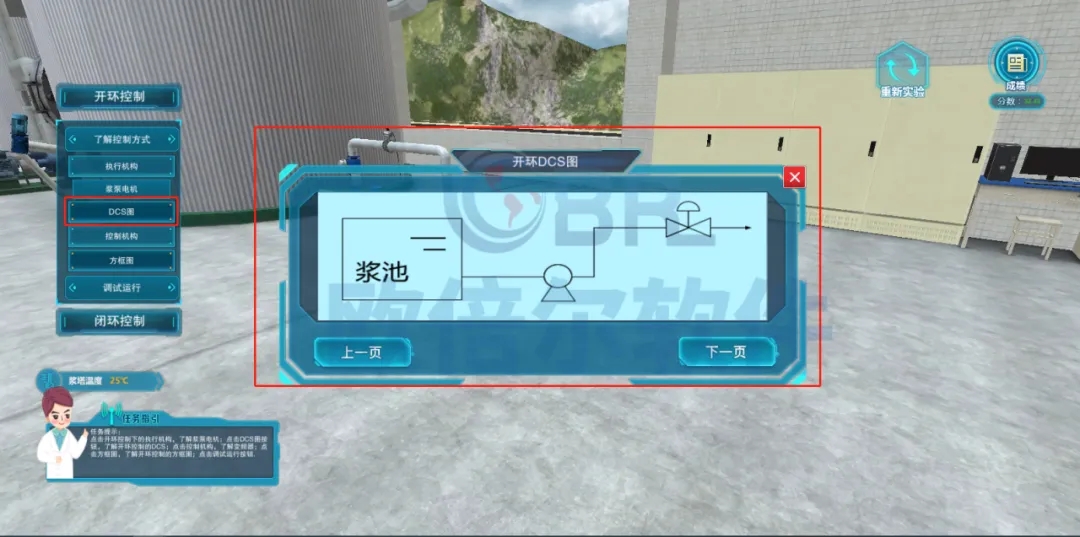

软件以三维动画的形式重现造纸生产典型工艺仿真环境，使学生了解造纸车间仪表及执行机构的原理及应用。结合逼真造纸车间仿真环境，使学生更加直接真切的了解造纸生产过程控制算法、造纸生产电气传动设备及控制算法。
四、水环境自动控制虚拟仿真软件
软件以污水处理工艺作为仿真对象，建立完整的MSBR污水处理工艺流程，包括格栅调节池、沉砂池、AAO、SBR池等污水处理单元，通过PLC和DCS界面来实现全自动流程，使学生能够更加直观的了解MSBR污水处理工艺的自动流程。
软件特点：
1、PLC编程调试功能
软件支持PLC编程与调试功能，用户可根据控制任务编写程序，系统判断编译是否符合编程规则；下载程序后，可在虚拟仿真软件内监控PLC指令下相关设备及仪表的的运行状态，实现系统在PLC自动控制下的虚拟运行。
2、DCS组态技术应用
使用仿DCS作为组态界面，实现在线监视和控制功能。
3、电工仪表的调试
可进行万用表的调试及排故操作。根据故障要求，先对万用表进行调零操作，利用万用表测量电路状态，排除故障。
4、电路设计功能
根据任务要求将器件库中的电路元件拖拽至实验电路原理图的正确位置，并完成原理图接线。可进行实物电路连接，对线材颜色进行选择或切换，已连线路可进行删除等操作，接线错误系统进行报错提示。
